CAD 전체 외곽: 55 × 27 × 8 mm
공급 STEP(두 동작 상태)을 형상 수정 없이 변환한 CAD 기준 모델입니다. 표면 색은 외관 참고용이며 실제 마감을 뜻하지 않습니다.

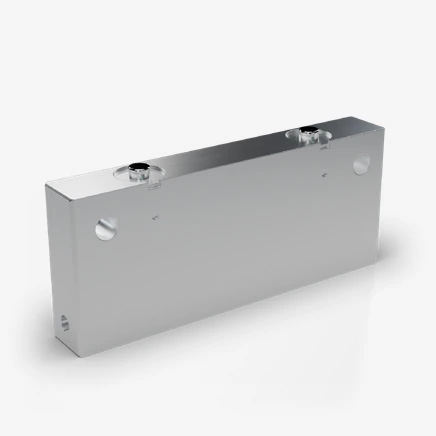

얼라인 실린더 / TRAY CYLINDERBACKWARD

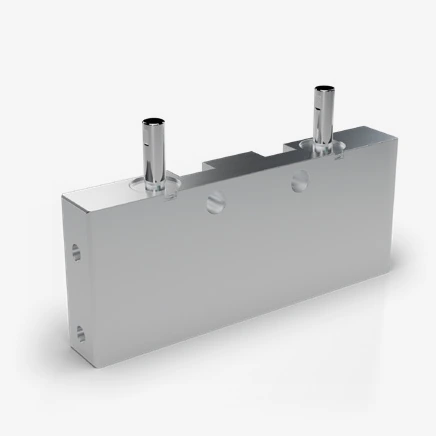

FORWARD
PS-DC-0605
얼라인 실린더 · 듀얼 · 복동 — 로드 2개, 전·후진 모두 에어 구동
5 mm스트로크
Ø6 mm실린더 보어
3~5 bar사용 압력
55.00 × 8.00 × 27.00 mm외형 W × D × H
설계 확정 전 확인
최종 사양은 승인도면 기준입니다. 래치 형상 등 트레이 접촉부는 맞춤 제작이 가능합니다.
사양
카탈로그 17쪽 기준 · 트레이 위치 정렬
| 모델명 | PS-DC-0605 |
|---|---|
| 구분 | 듀얼 · 복동 |
| 동작 방식 | 복동 |
| 실린더 보어 | Ø6 mm |
| 스트로크 | 5 mm |
| 사용 압력 | 3~5 bar |
| 이론 추력 · 전진 | 0.865~1.44* kgf |
|---|---|
| 이론 추력 · 후진 | 0.648~1.08* kgf |
| 에어 포트 | 2-M3 TAP DP7 |
|---|---|
| 장착 | 2-M3 C’B |
| 외형 (W × D × H) | 55.00 × 8.00 × 27.00 mm |
|---|
- 사용 시 에어 포트 한쪽은 막음 처리하여 사용합니다.
- * 실린더 보어 Ø6 · 사용 압력 3~5 bar 기준 이론 계산값이며, 스프링 반력 및 마찰은 포함하지 않습니다.
치수도
카탈로그 치수도입니다. 상세 치수는 아래 2D 도면(DWG·PDF)을 내려받아 확인하세요.
