CAD-basiertes Modell, ohne Geometrieänderung aus den gelieferten STEP-Dateien (beide Betriebszustände) konvertiert. Oberflächenfarben dienen nur der Orientierung und zeigen nicht die tatsächliche Oberfläche.

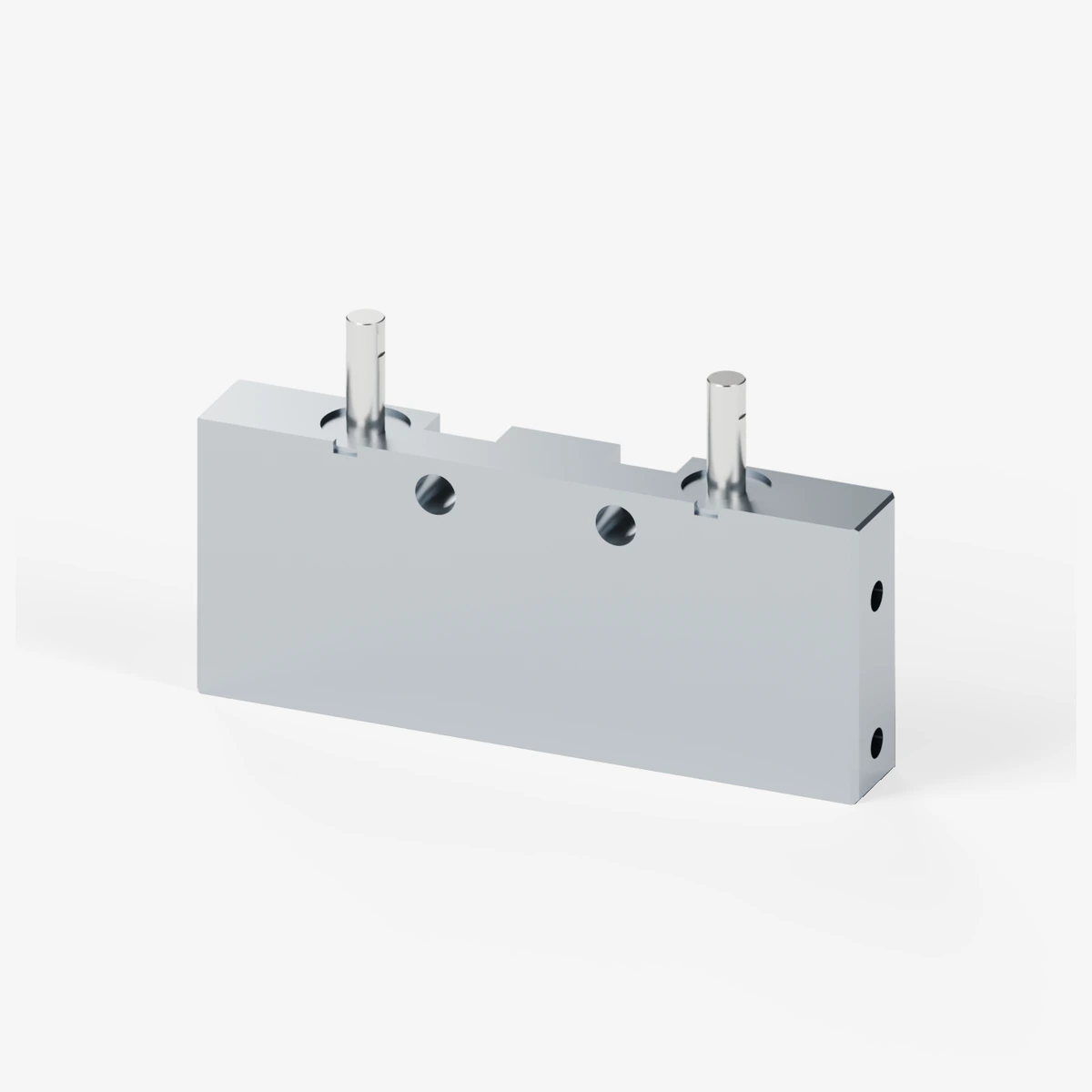

PS-DC-0605
Ausrichtzylinder · Doppel · doppeltwirkend — zwei Stangen, beide Richtungen pneumatisch
Endgültige Spezifikationen richten sich nach den freigegebenen Zeichnungen. Traykontaktteile wie die Klinkenform sind auf Anfrage anpassbar.
Funktionsprinzip
Ausrichtzylinder
Beim Vorhub drückt die Stange das Tray zum Referenzblock und richtet es aus; beim Rückhub wird das Tray freigegeben. Fünf Versionen nach Einzel-/Doppelstange, einfach-/doppeltwirkend und Sensornut.
Merkmale
- Ausrichtung am Referenzblock
- Einzel- oder Doppelstange
- Einfachwirkend (Federrückstellung) oder doppeltwirkend
- Versionen mit Autoschalter-Sensornut (kompatibel mit SMC D-M9B)
Spezifikationen
Aus Katalogseite 17 · Trayausrichtung
| Modell | PS-DC-0605 |
|---|---|
| Typ | Doppel · doppeltwirkend |
| Betätigung | Doppeltwirkend |
| Zylinderbohrung | Ø6 mm |
| Hub | 5 mm |
| Betriebsdruck | 3~5 bar |
| Theoretische Kraft · vor | 0.865~1.44* kgf |
|---|---|
| Theoretische Kraft · zurück | 0.648~1.08* kgf |
| Luftanschluss | 2-M3 TAP DP7 |
|---|---|
| Befestigung | 2-M3 C’B |
| Abmessungen (B × T × H) | 55.00 × 8.00 × 27.00 mm |
|---|
- Den nicht genutzten Luftanschluss auf einer Seite verschließen.
- * Theoretische Werte für Ø6-Bohrung bei 3–5 bar; Federkraft und Reibung nicht enthalten.
Maßzeichnung
Maßzeichnung aus dem Katalog. Vollständige Maße finden Sie in der 2D-Zeichnung (DWG und PDF) unten.
