로봇 피커

반도체 픽앤플레이스 장비용 로봇 피커입니다. MONO·TWIN·AERO·FORCE X 시리즈의 사양과 도면을 확인하세요.

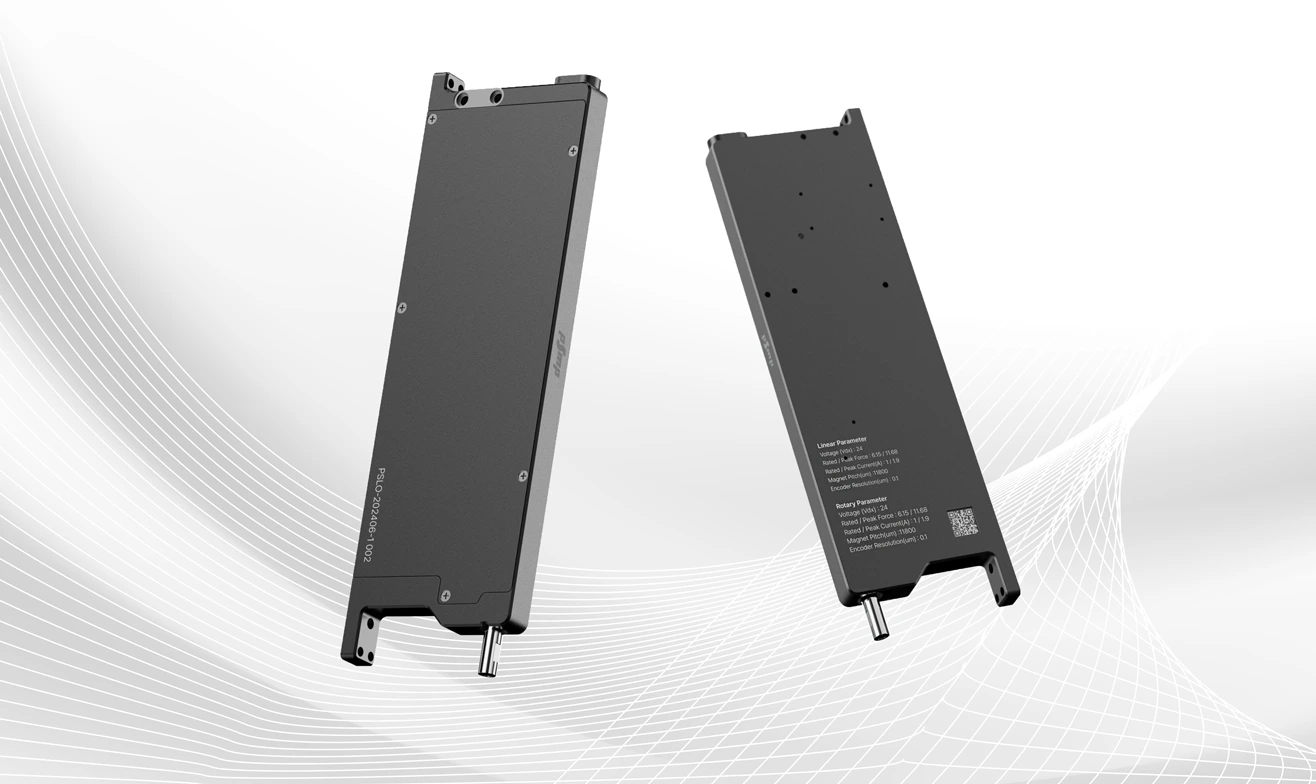

로봇 피커 제품군

주요 특징

반도체 공정용 특화 제품
PSMP는 20년 이상의 경험을 바탕으로 반도체 공정의 피커에 필요한 핵심 기술과 노하우를 보유하고 있습니다.
안정적인 반발력의 피커 리턴 스프링™
이동 거리에 따라 일정한 저항을 제공하는 낙하 방지 피커 리턴 스프링이 장착되어 있습니다.
ZERO MAGNETIC FLUX
특허받은 전자계 차폐 설계로 피커 외부로의 자속(Magnetic Flux) 누설을 차단해, 인접 피커 간 자력 간섭 없이 협피치 다열 장착이 가능합니다.
피커 특화 전자계 설계 기술
피커의 구동 조건에 맞춰 모터 전자계 설계부터 전자기·열 해석 시뮬레이션, 자체 제작까지 전 과정을 직접 수행합니다.
초정밀 제어
고성능 엔코더기술을 통해 초정밀 위치 제어가 가능합니다 (0.1 μm 선형 엔코더 해상도 / 0.0027° 회전 엔코더 해상도).
소프트 랜딩
목표 지점 도달 직전 속도와 추력을 미세 제어하여, 칩·패키지 손상을 방지하며 부드럽게 안착(Soft Landing)시킵니다.
DIRECT DRIVE 시스템
벨트나 기어 등 중간 메커니즘 없이 DIRECT DRIVE 방식으로 작동하여 백래쉬 및 기구적 결함요소가 없습니다.
초경량 슬림 디자인
동급 사양 대비 매우 가볍고 얇은 설계로 협소한 공간에도 자유롭게 적용 가능합니다.

제품 영상

Vimeo에서 보기 ↗

핵심 기술

첨단 전자계(모터) 설계 기술

최신 전자계 해석 도구(Maxwell, JMAG 등)를 활용하여 자기회로 설계 및 최적화, 정적/과도 해석을 정밀하게 수행하며, 운동자 강도와 기구적 안정성을 고려한 구조 설계, 기구 부품의 절연 설계, 그리고 열 해석까지 종합적으로 진행합니다.

이와 같은 전방위적 기술 적용을 통해 최고의 성능과 신뢰성을 갖춘 피커용 모터를 직접 설계,제작 및 적용합니다.

설계 모터 역량

  • IPM
  • SPM (Linear or Rotary)
  • AFM Motor
  • VCM (Linear or Cylinder)
  • Linear Shaft motor
R&D에서 모터 설계 더 보기

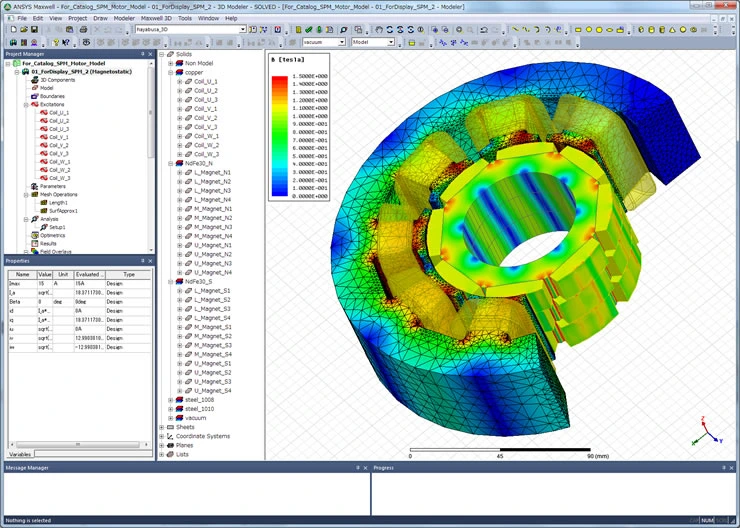

ANSYS Maxwell 모터 전자계 해석 화면

광학 엔코더

PSMP 엔코더는 글로벌 표준 ASIC 반도체 광학 부품을 활용하여 설계합니다.

고객의 요청 사항에 따라 범용·저가형부터 초정밀형까지 맞춤형 Encoder 제작을 지원합니다.

Linear Encoder specification (PSLE Series)
Sensor TypeReflective Optical Linear Encoder
Resolution0.1µm
Repeatability1µm or Finer
TypeAbsolute /Incremental(optional)
I/OBiSS-C / ABZ Differential(optional)
Power5V
ScaleMaterial: Glass / SUS / AL (optional)
Rotary Encoder specification (PSRE Series)
Sensor TypeReflective Optical Linear Encoder
Resolution17bit Single-turn Absolute
Repeatability0.01° or Finer
TypeAbsolute / Incremental (optional)
I/OBiSS-C / ABZ Differential(optional)
Power5V
Code WheelMaterial: AL / Glass (optional)

ZERO MAGNETIC FLUX LEAKAGE

PSMP는 당사 특허의 전자계 설계 기술을 적용하여 리니어 모터 외부의 자속 누설을 효과적으로 차단합니다. 이를 통해 피커 간 인력 및 반발력 문제를 해결하고, 모터 사양 변경 없이 최적의 추력을 유지합니다.

거리별 자속 밀도: 특허기술 적용 전 0.1 mm에서 7.6 mT, PSMP 특허 적용 후 0.36 mT 0123456780.10.20.30.40.50.60.70.80.91.0Distance (mm)Flux Density (mT)
특허기술 적용 전 자력 누설PSMP 특허 적용 후 자력 누설

초고속 구동

PSMP의 리니어 피커는 뛰어난 정밀도를 유지하면서 초고속 구동이 가능합니다.

빠른 구동속도는 생산 사이클 단축과 장비의 가동시간을 최대화 하여 작업 공정의 효율성을 크게 향상시킬 수 있습니다.

피커의 고속 구동은 모터 사양, 이동자 질량, 부하율과 밀접한 관련이 있습니다.

Coreless

코어리스 모터는 철심(Core)을 없앤 경량 구조로 관성을 낮춰 초고속 구동을 구현하며, 코깅(Cogging)·진동·발열을 최소화합니다.

Inductance

다년간 축적한 경량 기구 설계로 이동자 질량과 관성을 줄이고, 낮은 인덕턴스 설계를 결합해 모터 응답 속도를 극대화했습니다.

MONO 7.8T 고속 구동 그래프: 인포지션 범위 10 μm, 인포지션 시간 5 msec, 약 30 Hz(초당 30회) 구동

Full Direct Drive Mechanism

모터가 메인 샤프트를 직접 구동하는 풀 다이렉트 드라이브 구조로, 커플링·기어·벨트 등 중간 전달 부품에서 발생하는 백래시와 마찰 손실을 원천 배제했습니다.

구동 방식 비교
구분Full Direct DriveDirect Coupled DriveIndirect Drive (Gear)Indirect Drive (Belt)
구조모터와 샤프트가 직접 연결됨커플링을 통한 연결기어를 통한 연결벨트와 풀리로 연결
효율성/정밀도매우 높음, 에너지 손실 거의 없음높음, 약간의 에너지 손실 발생중간, 마찰로 인한 손실과 정밀도 저하낮음, 벨트 신축성으로 인한 손실 발생
유지보수거의 필요 없음커플링 관리 필요기어 마모로 잦은 유지보수 필요벨트 마모로 유지보수 필요

Full Direct Drive

구조
모터와 샤프트가 직접 연결됨
효율성/정밀도
매우 높음, 에너지 손실 거의 없음
유지보수
거의 필요 없음

Direct Coupled Drive

구조
커플링을 통한 연결
효율성/정밀도
높음, 약간의 에너지 손실 발생
유지보수
커플링 관리 필요

Indirect Drive (Gear)

구조
기어를 통한 연결
효율성/정밀도
중간, 마찰로 인한 손실과 정밀도 저하
유지보수
기어 마모로 잦은 유지보수 필요

Indirect Drive (Belt)

구조
벨트와 풀리로 연결
효율성/정밀도
낮음, 벨트 신축성으로 인한 손실 발생
유지보수
벨트 마모로 유지보수 필요

Soft Landing

소프트 랜딩은 샤프트가 대상물에 닿기 직전 속도(Velocity)와 접촉 하중(Force)을 설정값으로 전환하는 기능입니다. 접촉 순간의 관성 충격을 줄이고 지정된 하중으로만 안착시켜 박형 패키지의 파손을 방지합니다.

소프트 랜딩 그래프와 동작 순서: 하강 시작, 목표 지점 전 소프트 랜딩 ON, 설정한 속도와 힘으로 목표 지점 도달

맞춤 제작

PSMP는 고객 요구에 맞춘 맞춤형 옵션을 제공합니다.

특수 공정 지원 및 전용 제품 개발을 통해 고객의 경쟁력 강화를 돕습니다.

  1. 고객

    고객 요청사항 접수

  2. 맞춤 설계
    • 신규 기구 설계 & 기존 설계 수정
    • 장비 공정 기반 추가 기능 적용
    • 고객 요구에 맞춘 신규 모터 개발
    • 맞춤형 통신 프로토콜 개발
  3. 양산

    고객 전용 제품 양산

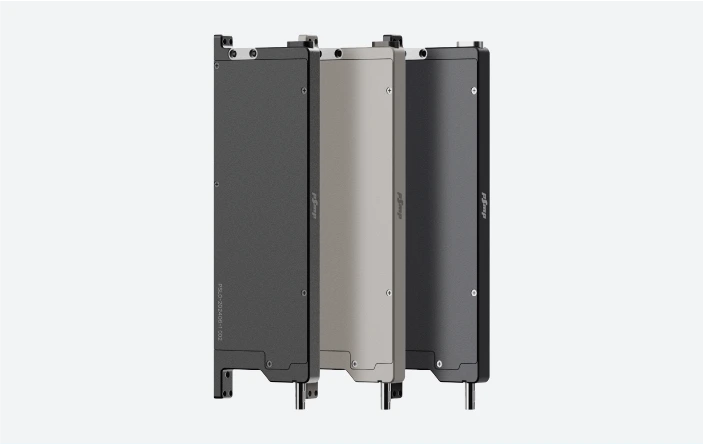

    색상을 달리한 MONO 피커 맞춤 제작 예시

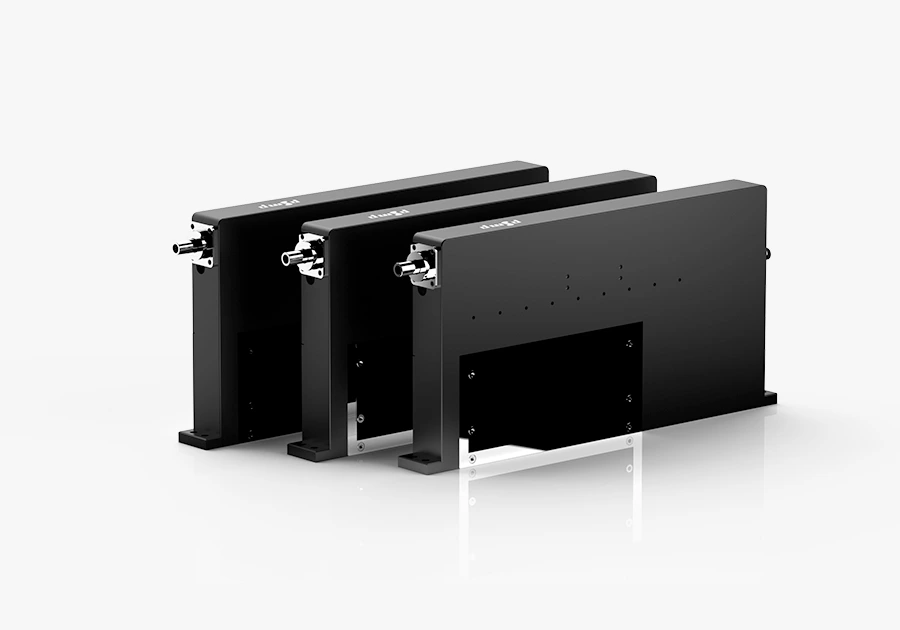

움직임에 맞는 시리즈 선택

Z축 구동 방식과 회전 기능을 비교하고, 필요한 모델의 사양과 도면을 확인하세요.
