AERO Series
Merkmale
Ein Hybrid-Picker, der Drehwinkel durch Servosteuerung präzise korrigiert und mittels Pneumatik eine Aufwärtsbewegung ausführt.
Verwendet ölfreie Präzisionsführungen, um Verpackungsschäden durch Ölverschmutzung zu verhindern.
Eine wirtschaftliche Lösung, die in Prozessen sinnvoll eingesetzt werden kann, die keine hohe Präzision in Z-Achsenrichtung erfordern.
Auto Switch kann als Option ausgewählt werden.
Produktanfrage
Hauptmerkmale
Weiterentwickelter Hybrid-Picker
Dies ist die neu entwickelte Hybrid-Picker-AERO-Serie, die die Bewegungstechnologie von PSMP in den bestehenden Hybrid-Picker integriert.
Während Wirtschaftlichkeit und Präzision verbessert wurden, wurden Größe und Gewicht kompakter gemacht.
Pickerzylinder mit rotatorischer Servosteuerung
Die Z-Achsen-Bewegung wird von einem Zylinder angetrieben, während die R-Achsen-Bewegung von einem integrierten Rotations-Servomotor gesteuert wird, der eine Positionsregelung, Geschwindigkeitsregelung und Beschleunigungsregelung ermöglicht.
Mit einer Wiederholgenauigkeit von weniger als 0.01° können Werkstücke mit extremer Präzision an gewünschten Positionen platziert werden.
Integrierte Federdämpfung
Ein Federkissen ist in den Mechanismus eingebaut, um die Auswirkungen auf Produkte während der Aufnahmevorgänge zu minimieren, und der Pressdruck kann eingestellt werden.
(Buffer specifications: Forward 1.6~4 / Backward 1~2.5 (kgf))
Kosteneffizienz
Wirtschaftlich im Vergleich zu Z,R Motion Pickern, die mit Linearmotoren ausgestattet sind.
Eine wirtschaftliche Lösung, die in Prozessen sinnvoll eingesetzt werden kann, die keine hohe Präzision in Z-Achsenrichtung erfordern.
Ölfreie Präzisionsführung
Ein ölfreier Pickerzylinder, der spezielle Materialführungen verwendet, um die Sicherheit vor Ölleckagen zu gewährleisten.
Hohe Präzision
Hochpräzise mechanische Struktur und Toleranzmanagement verbessern die Geradheit und minimieren Vibrationen und Erschütterungen an der Wellenspitze.
Verschiedene Düsentypen
Einfacher One-Action-Ersatz ermöglicht die Kompatibilität mit verschiedenen Pads und erhöht die Arbeitseffizienz und Flexibilität erheblich.

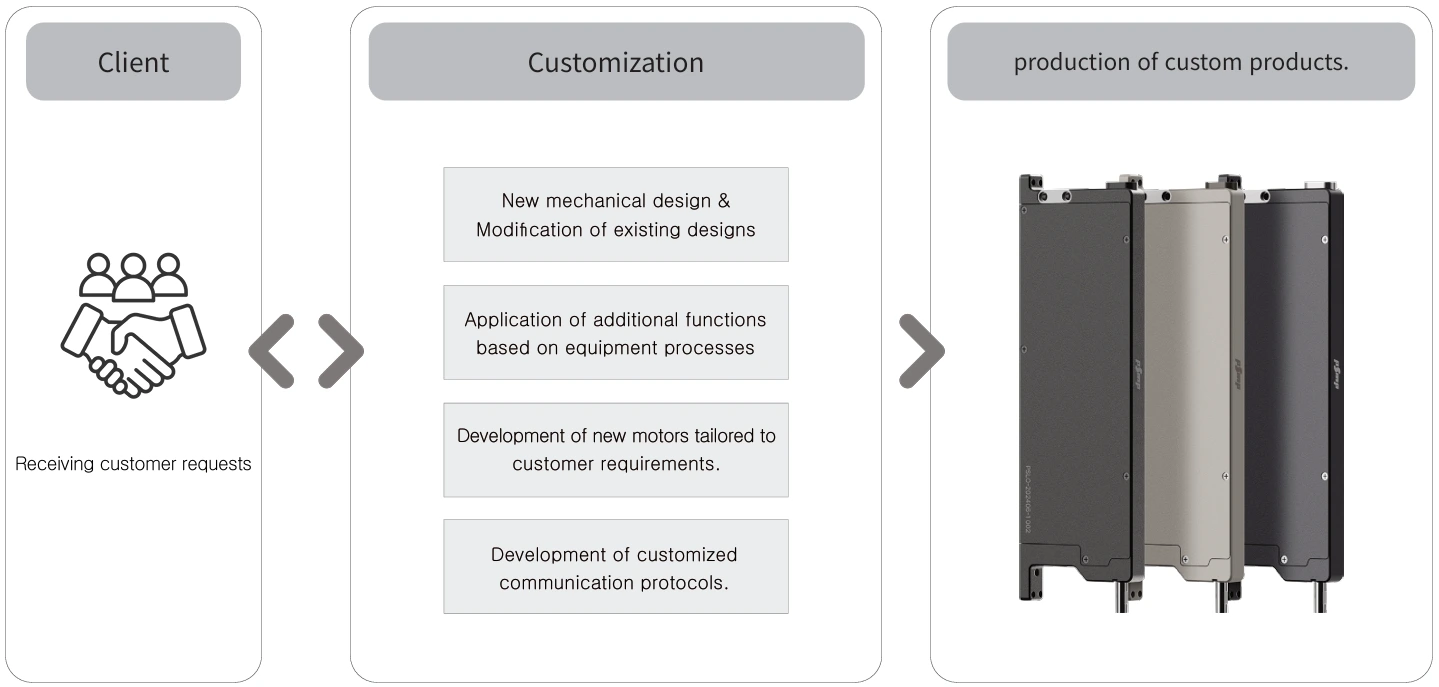

Kundenspezifische Anpassung
Stroke und externe Spezifikationen können entsprechend den Kundenanforderungen angepasst werden.

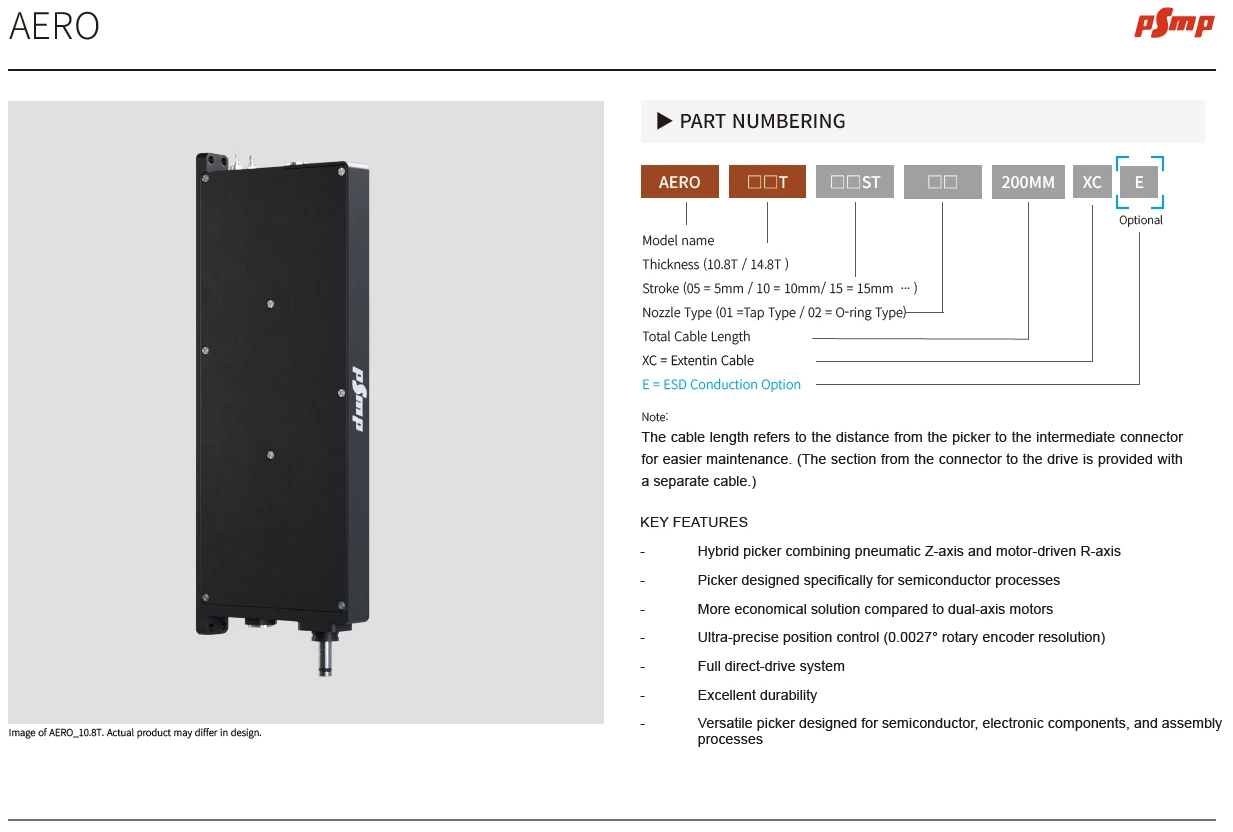

Bestellnummer
Technische Daten
AERO-10.8T Specifications
| Produkt | ||
|---|---|---|
| Teilenummerierung | AERO-10.8T | |
| Zahl der Schwerpunkte | 1 | |
| Z-Achsenbewegung | Pneumatic | |
| R-Achsenbewegung | SPM Motor(BLDC) | |
| Thrust Transmitter | Direct Drive | |
| Linear Axis | ||
| Betriebsverfahren | - | Double Acting |
| Theoretical Thrust | (kgf) | Forward: 0.57~1.4, Backward: 0.43~1.0 |
| Buffer | Length (mm) | Länge: 2 mm, Kraft (g): 200 ±15% (1 mm) |
| Wellenwackel | mm | ±0.03 mm (100gf load) |
| Z-Achse Positioniergenauigkeit | mm | ±0.01 mm |
| Betriebsdruckbereich | bar | 2~5 |
| Betriebsrichtung | - | Vertical |
| ESD (Option) | Ω | Below 10Ω |
| Sensor | ||
| Sensor EIN | - | Wenn Sie UP bewegen |
| Supply Voltage | (Vdc) | 24 (Isolated) |
| Output | - | NPN Dry Contact (Max 100mA / Isolated) |
| Rotary Axis | ||
|---|---|---|
| Supply Voltage | Vdc | 24 |
| Power | W | Rated:2.51 Peak:7.62 |
| Torque | mNm | Rated:12 Peak:36.4 |
| Current | Arms | Rated:0.91 Peak:2.7 |
| Torque Constant | mNm/Arms | 13.1 |
| Höchstgeschwindigkeit | rpm | 2000 |
| Encoder Sensor Voltage | Vdc | 5 |
| Encoder&Signal Type | - | Optical / Absolute |
| Encoder Resolution | bit | 17 (etwa 0.0027°) |
| Axis runout | mm | ±0.03 |
| Anzahl der Polpaare | - | 2 |
| Positionswiederholbarkeit (R-Achse) | - | ≤0.01° |
| Dimensions | ||
| Width | mm | 10.8 |
| Höhe | mm | 145.3 |
| Mount-Body | mm | 56 |
| Lagerwelle | mm | 44±0.1 |
| Total Weight | g | 185 |
| ETC | ||
| Anzahl der Kabel | ea | 2 |
| Cable Type | – | Moving Cable für Roboter |
| Shield Type | – | Spiral Wire Shield |
| Vakuumdruck | Kpa | -85±5 |
| Vacuum Release | msec | Below 100 |

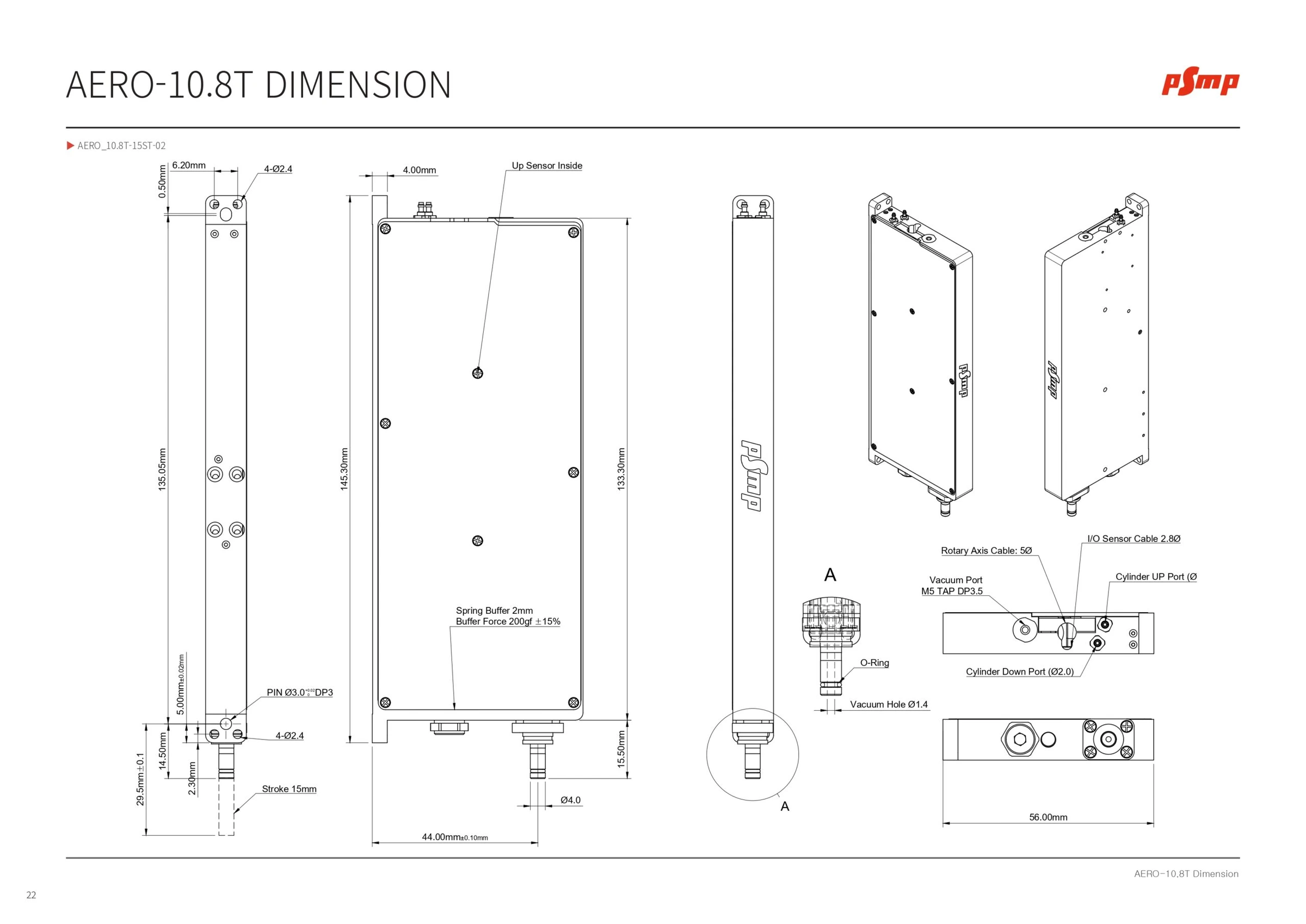

Abmessungen
