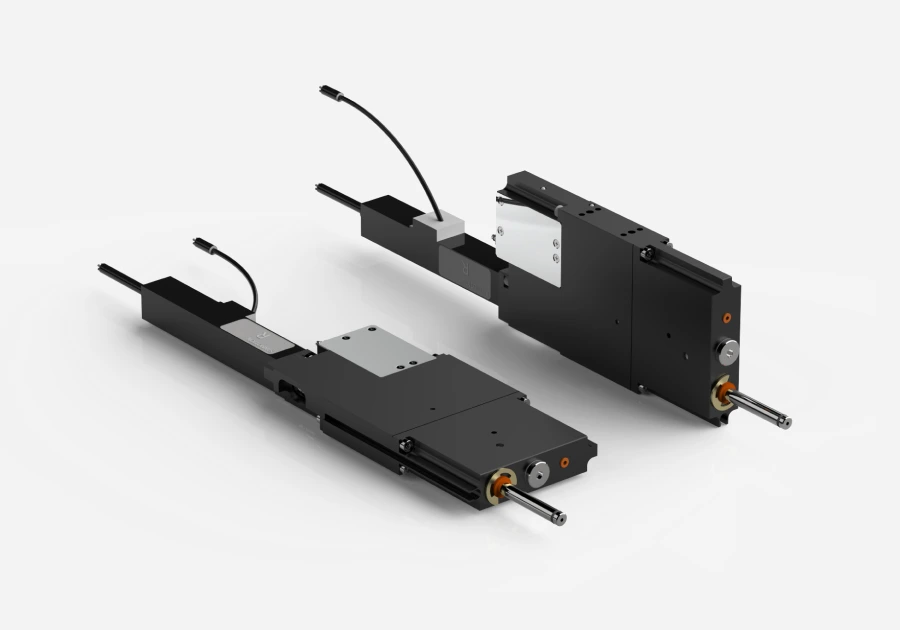

Air Picker cylinder
Feature
這是適合搬運小型晶片的PSMP標準型Picker。
擁有7.6T超薄厚度，可在最小8mm間距間安裝。
採用無潤滑精密導軌，能防止因油品造成包裝損壞。
可選擇自動開關作為選配。
產品咨詢
Technical Data
| 項目 | 規格 |
|---|---|
| 軸偏擺1 | ±0.01 (100gf 負重基準) |
| 理論推力 | 前進 : 0.57 ~ 1.4 (kgf) 後退 : 0.43 ~ 1.0 (kgf) |
| UP/DOWN 方式 | DRY AIR |
| 大小 | 24.0(W) X 65.0(H) x 7.8(T) (mm) |
| 重量 | 約 28g |
| AIR PORT | Ø2, Ø3.2 (選項) |
| 運作方式 | 雙動 |
| 緩衝張力 | 1) Length: 2mm 2) Force: 170g ±15% (1mm 加壓時) |
| 真空藉口 | M3 TAP |
| 位置精密度 | ±0.005mm |
| 使用壓力范圍 | 2bar ~ 5 bar |
| ESD (TIP~MOUNT) | 10Ω 以下 |
註1) 在拾取氣缸前進時，對軸心直角方向施加100gf的負荷進行測量。
尺寸圖
定製型號
特點
緊湊型設計
這具有專為有限空間內高性能和精確運動要求的製造環境所設計的緊湊型設計。保證高操作精度與穩定性，並最大化空間使用效能。
內置彈簧緩衝墊
機構內部內建有彈簧緩衝裝置，可在拾取時將對產品的衝擊降到最低，並能調節施加的壓力。
防旋轉
在輸送過程中，設計上防止軸心尖端微小旋轉，將無法準確安放於POCKET的情況降到最低。
優秀的精密度
透過高精度機構結構和公差管理，提升直線性，並將軸端的震動與擺動降到最低。
多樣的Nozzle規格
只需簡單的一次操作即可輕鬆更換，並保持與各種墊片的兼容性，大幅提升作業效率與靈活性。
無潤滑精密導軌
採用特殊材料導軌，確保不漏油的無潤滑拾取氣缸。
防ESD
為了防止因靜電造成產品與設備損壞，內部安裝了導電性彈簧。
