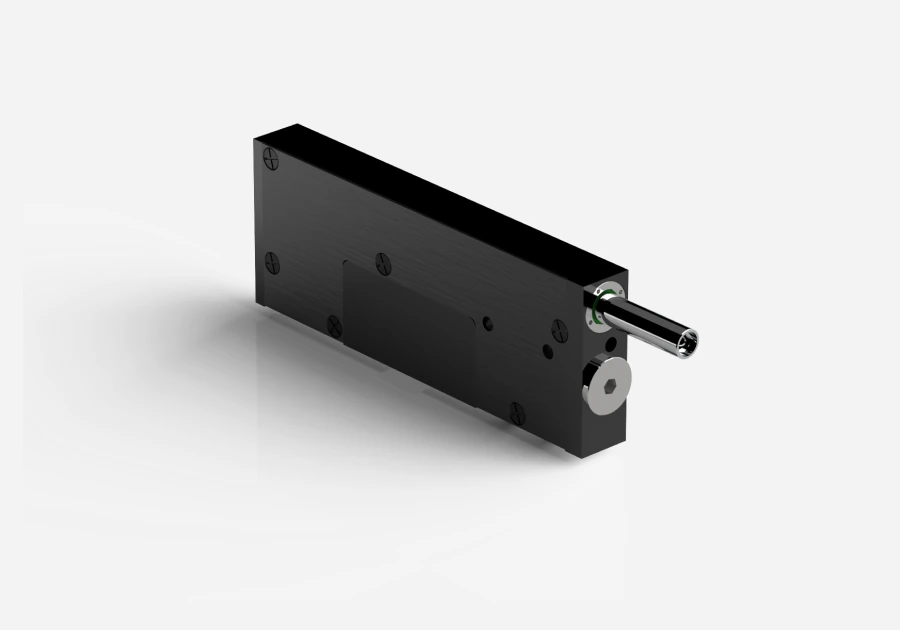

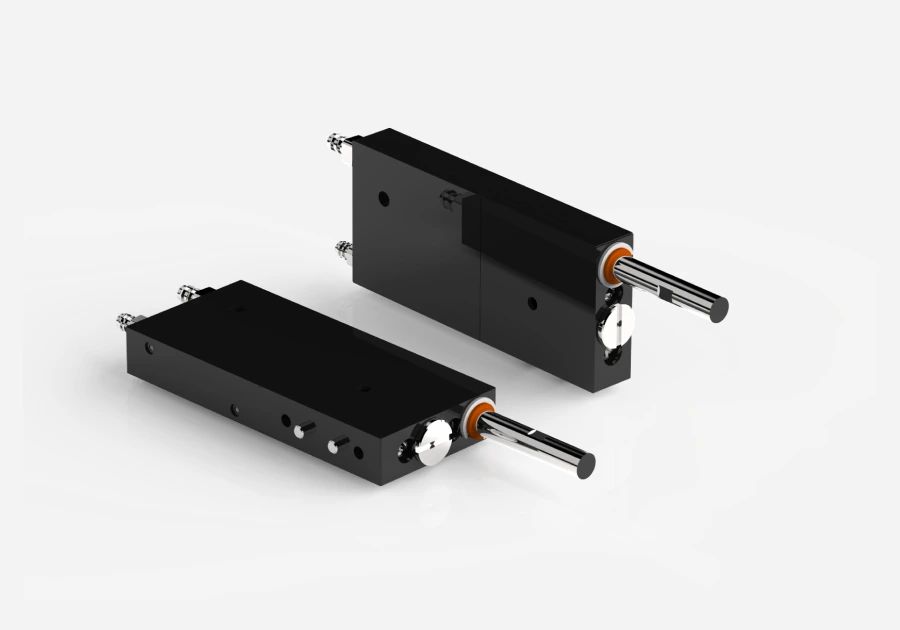

Air Picker cylinder
Feature
小型チップを搬送するのに適したPSMPの標準型ピッカーです。
7.6Tの超薄型厚さで、最小8mmのピッチ間隔で設置が可能です。
無給油精密ガイドを使用することで、オイルによるパッケージの損傷を防ぐことができます。
Auto Switchはオプションとして選択できます。
製品のお問い合わせ
Technical Data
| 項目 | 仕様 |
|---|---|
| シャフト振れ量1 | ±0.01 (100gf 荷重基準) |
| 理論推力 | 前進 : 0.57 ~ 1.4 (kgf) 後退 : 0.43 ~ 1.0 (kgf) |
| UP/DOWN 方式 | DRY AIR |
| サイズ | 24.0(W) X 65.0(H) x 7.8(T) (mm) |
| 重量 | 約 28g |
| AIR PORT | Ø2, Ø3.2 (オプション) |
| 動作方式 | 複動 |
| バッファテンション | 1) Length: 2mm 2) Force: 170g ±15% (1mm 加圧時) |
| 真空ニップル | M3 TAP |
| 位置精度 | ±0.005mm |
| 使用圧力範囲 | 2bar ~ 5 bar |
| ESD (TIP~MOUNT) | 10Ω 以下 |
注1) ピッカーシリンダー前進時にシャフトの直角方向に100gf荷重を加えて測定。
寸法図
受注型番
特徴

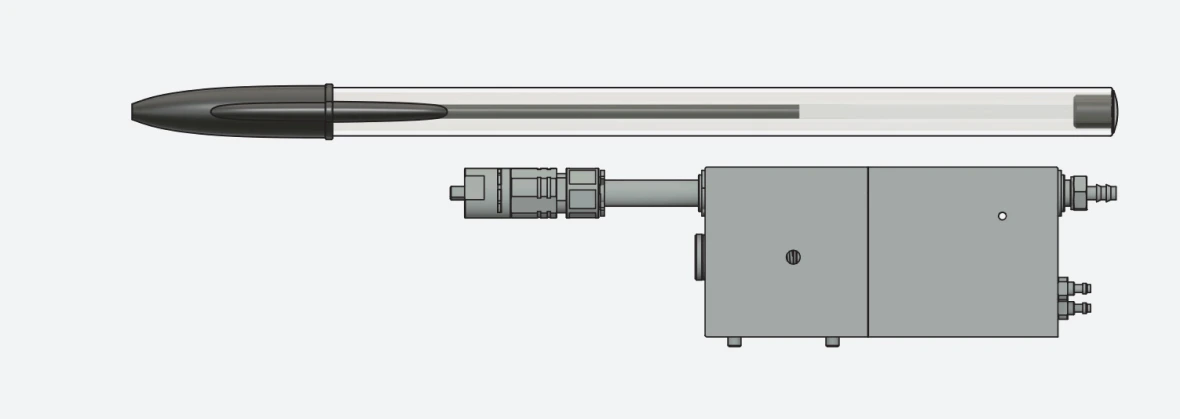

コンパクトな機構設計
限られたスペース内で高い性能と精密な動きが求められる製造環境に特化したコンパクトな設計を採用しています。高い動作精度と安定性を保証し、スペースの有効活用を最大化します。

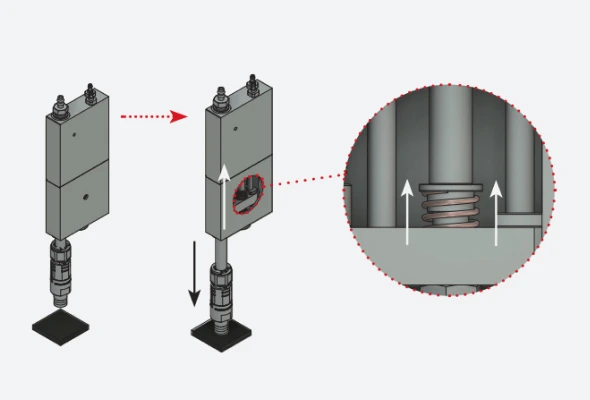

内蔵スプリングクッション
機構内部にスプリングクッションが内蔵されており、ピックアップ時に製品にかかる衝撃を最小限に抑え、押さえる圧力を調整することができます。

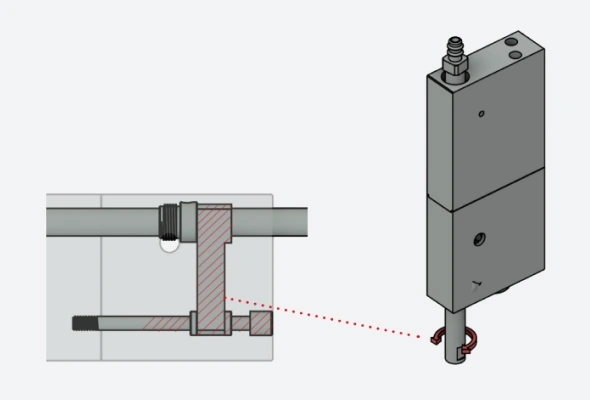

回転防止
搬送中にシャフトの先端が微細に回転するのを防ぐように設計されており、ポケットに正確にセットできない現象を最小限に抑えます。

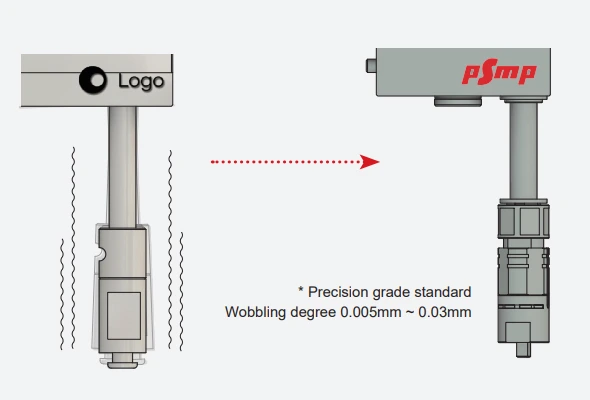

優れた精度
高精度の機構構造と公差管理により直進性を向上させ、シャフトの先端の振動と揺れを最小限に抑えます。
多様なノズルタイプ
簡単に交換できる一度の操作で、さまざまなパッドとの互換性を維持できるため、作業効率と柔軟性を大幅に向上させることができます。
無給油精密ガイド
特殊素材ガイドを採用し、漏れ油から安全な無給油ピッカーシリンダーです。

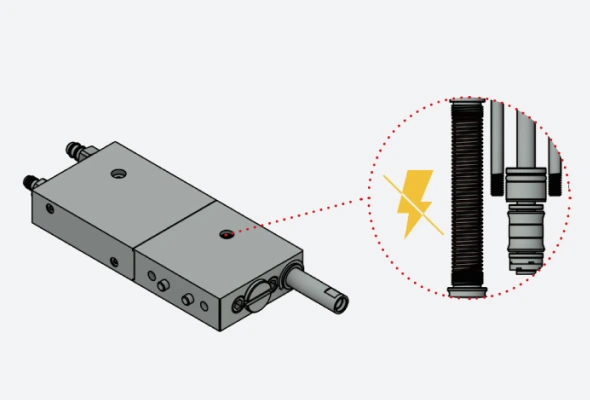

ESD防止
静電気による製品や機器の損傷を防ぐため、内部に導電性スプリングが設置されています。
