Complete CAD envelope: 19.6 × 18.5 × 25.3 mm
由供應的 STEP（兩種動作狀態）未修改形狀直接轉換的 CAD 基準模型。表面顏色僅供外觀參考，不代表實際表面處理。
分離氣缸 / TRAY CYLINDERAIR OFF

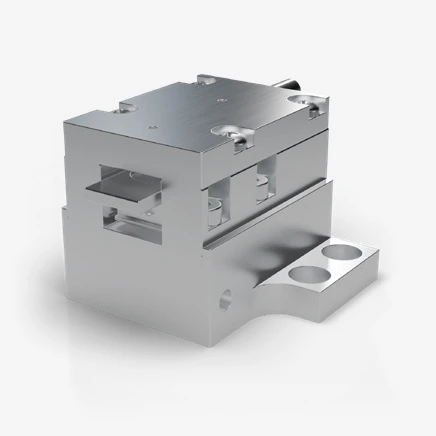

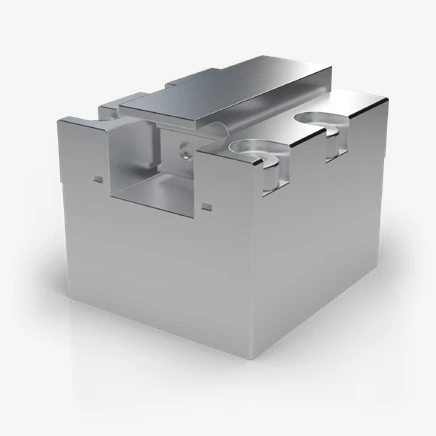

AIR ON
PS-SPC-0604
分離氣缸・標準型 — 無感測器的基本型
4.2 mm行程
Ø6 mm氣缸內徑
3~5 bar使用壓力
19.60 × 25.30 × 18.50 mm外形 W × D × H
設計定案前確認
最終規格以承認圖為準。 閂鎖形狀等托盤接觸部位可客製。
規格
型錄第 8 頁 · 堆疊托盤分離
| 型號 | PS-SPC-0604 |
|---|---|
| 類型 | 標準型 |
| 動作方式 | 單動 |
| 氣缸內徑 | Ø6 mm |
| 行程 | 4.2 mm |
| 使用壓力 | 3~5 bar |
| 理論推力・前進 | – |
|---|---|
| 理論推力・後退 | – |
| 氣口 | M3 TAP |
|---|---|
| 安裝 | 2-M2.5 TAP DP5 |
| 外形 (W × D × H) | 19.60 × 25.30 × 18.50 mm |
|---|
- 使用時請將一側氣口封堵。
尺寸圖
此為型錄尺寸圖。詳細尺寸請下載下方 2D 圖面（DWG・PDF）確認。
