CAD-basiertes Modell, ohne Geometrieänderung aus den gelieferten STEP-Dateien (beide Betriebszustände) konvertiert. Oberflächenfarben dienen nur der Orientierung und zeigen nicht die tatsächliche Oberfläche.
PS-SPC-0604
Separatorzylinder · Standard — Grundversion ohne Sensor
Endgültige Spezifikationen richten sich nach den freigegebenen Zeichnungen. Traykontaktteile wie die Klinkenform sind auf Anfrage anpassbar.

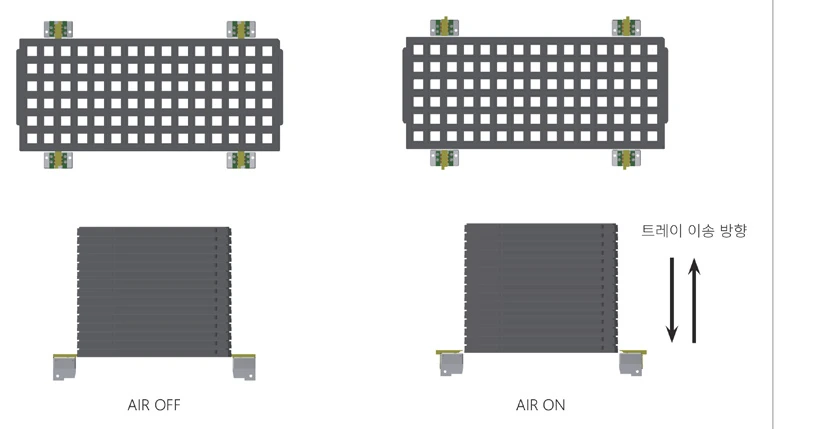

Funktionsprinzip
Separatorzylinder

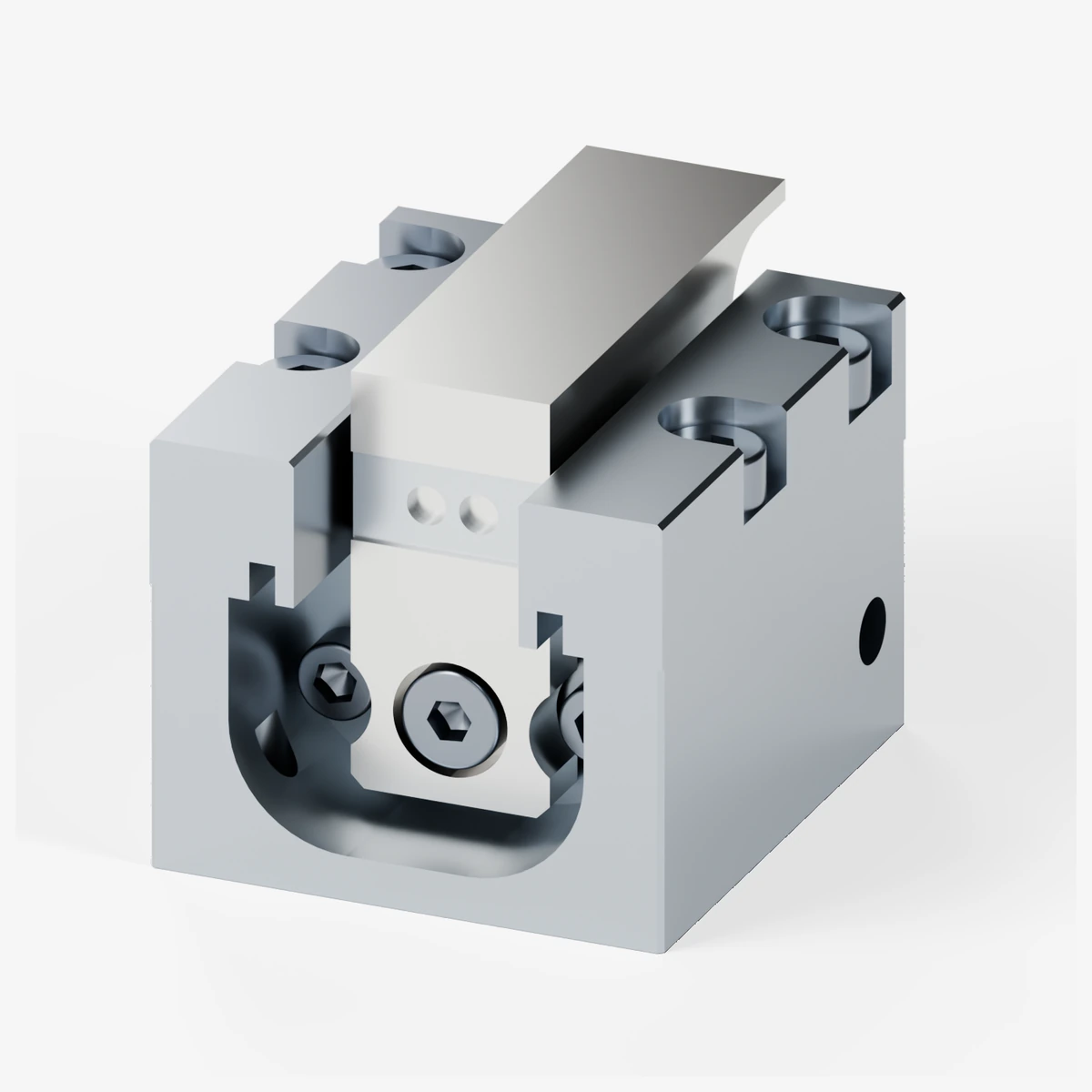

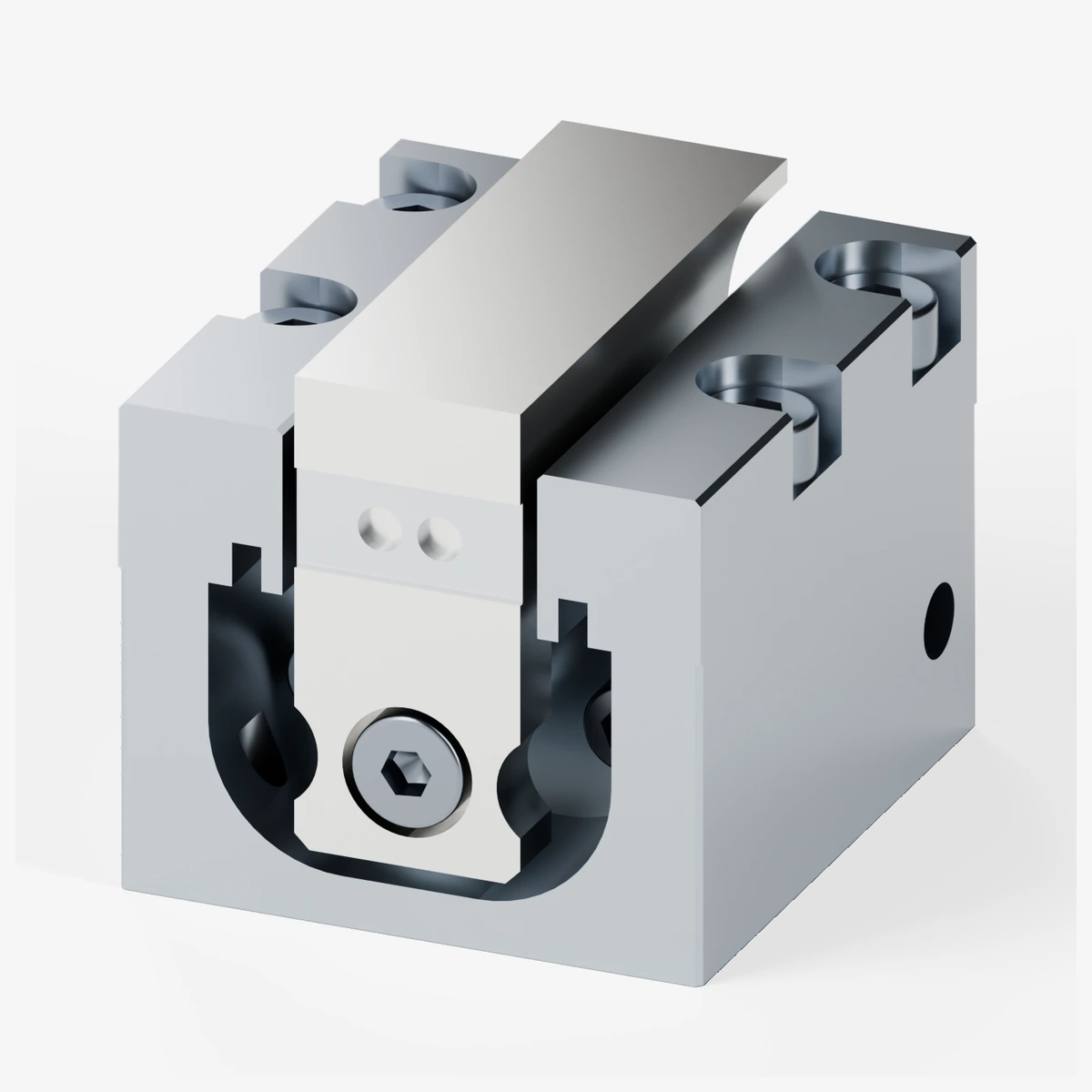

Bei AIR OFF stützt der Stopper den Traystapel; bei AIR ON fährt der Stopper zurück und nur das unterste Tray wird getrennt und abgesenkt.
Merkmale
- Stützt den Traystapel von unten und vereinzelt ein Tray
- Version mit integriertem Sensor (PS-SPC-0604-AS) erfasst Vor- und Rückposition
- Trägt mit vier Einheiten einen 10-kg-Traystapel (Sensorversion)
- Kompakter Körper für enge Einbauräume
Spezifikationen
Aus Katalogseite 8 · Vereinzelung gestapelter Trays
| Modell | PS-SPC-0604 |
|---|---|
| Typ | Standard |
| Betätigung | Einfachwirkend |
| Zylinderbohrung | Ø6 mm |
| Hub | 4.2 mm |
| Betriebsdruck | 3~5 bar |
| Theoretische Kraft · vor | – |
|---|---|
| Theoretische Kraft · zurück | – |
| Luftanschluss | M3 TAP |
|---|---|
| Befestigung | 2-M2.5 TAP DP5 |
| Abmessungen (B × T × H) | 19.60 × 25.30 × 18.50 mm |
|---|
- Den nicht genutzten Luftanschluss auf einer Seite verschließen.
Maßzeichnung
Maßzeichnung aus dem Katalog. Vollständige Maße finden Sie in der 2D-Zeichnung (DWG und PDF) unten.
