베어링 실린더 / TRAY CYLINDERAIR OFF

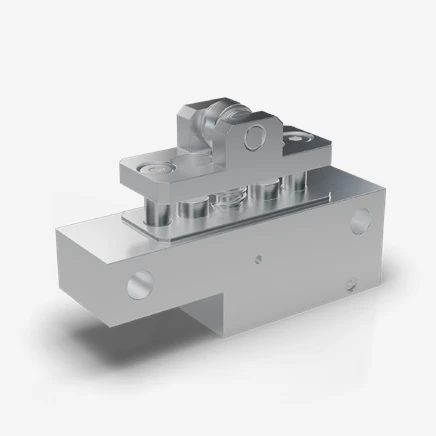

AIR ON
PS-BAC-0604
베어링 실린더 · 베어링 가이드형 — Ø6.0 베어링 가이드, 에어 전진 / 스프링 복귀
4 mm스트로크
Ø6 mm실린더 보어
3~5 bar사용 압력
40.00 × 12.00 × 22.50 mm외형 W × D × H
설계 확정 전 확인
최종 사양은 승인도면 기준입니다. 래치 형상 등 트레이 접촉부는 맞춤 제작이 가능합니다.
사양
카탈로그 21쪽 기준 · 트레이 이송 가이드
| 모델명 | PS-BAC-0604 |
|---|---|
| 구분 | 베어링 가이드형 |
| 동작 방식 | 단동 · 에어 전진 / 스프링 복귀 |
| 실린더 보어 | Ø6 mm |
| 스트로크 | 4 mm |
| 사용 압력 | 3~5 bar |
| 이론 추력 · 전진 | 0.472~1.047 kgf |
|---|---|
| 이론 추력 · 후진 | 0.076 (스프링) kgf |
| 에어 포트 | M5 TAP DP6 |
|---|---|
| 장착 | 2-M3 C’B |
| 외형 (W × D × H) | 40.00 × 12.00 × 22.50 mm |
|---|
치수도

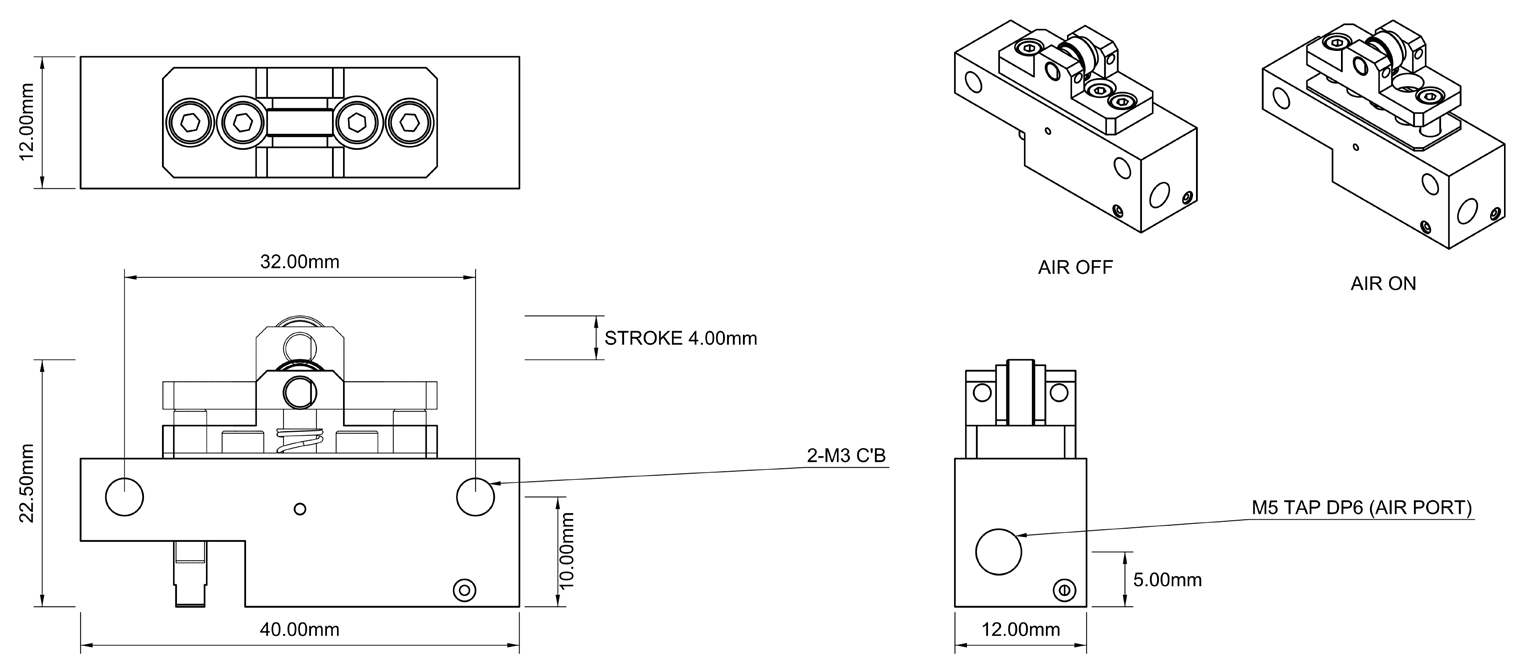

카탈로그 치수도입니다. 상세 치수는 아래 2D 도면(DWG·PDF)을 내려받아 확인하세요.
