PS-BAC-0604
Lagerzylinder · Lagerführungstyp — Ø6,0-Lagerführung, Luftvorschub / Federrückstellung
Endgültige Spezifikationen richten sich nach den freigegebenen Zeichnungen. Traykontaktteile wie die Klinkenform sind auf Anfrage anpassbar.
Funktionsprinzip
Lagerzylinder

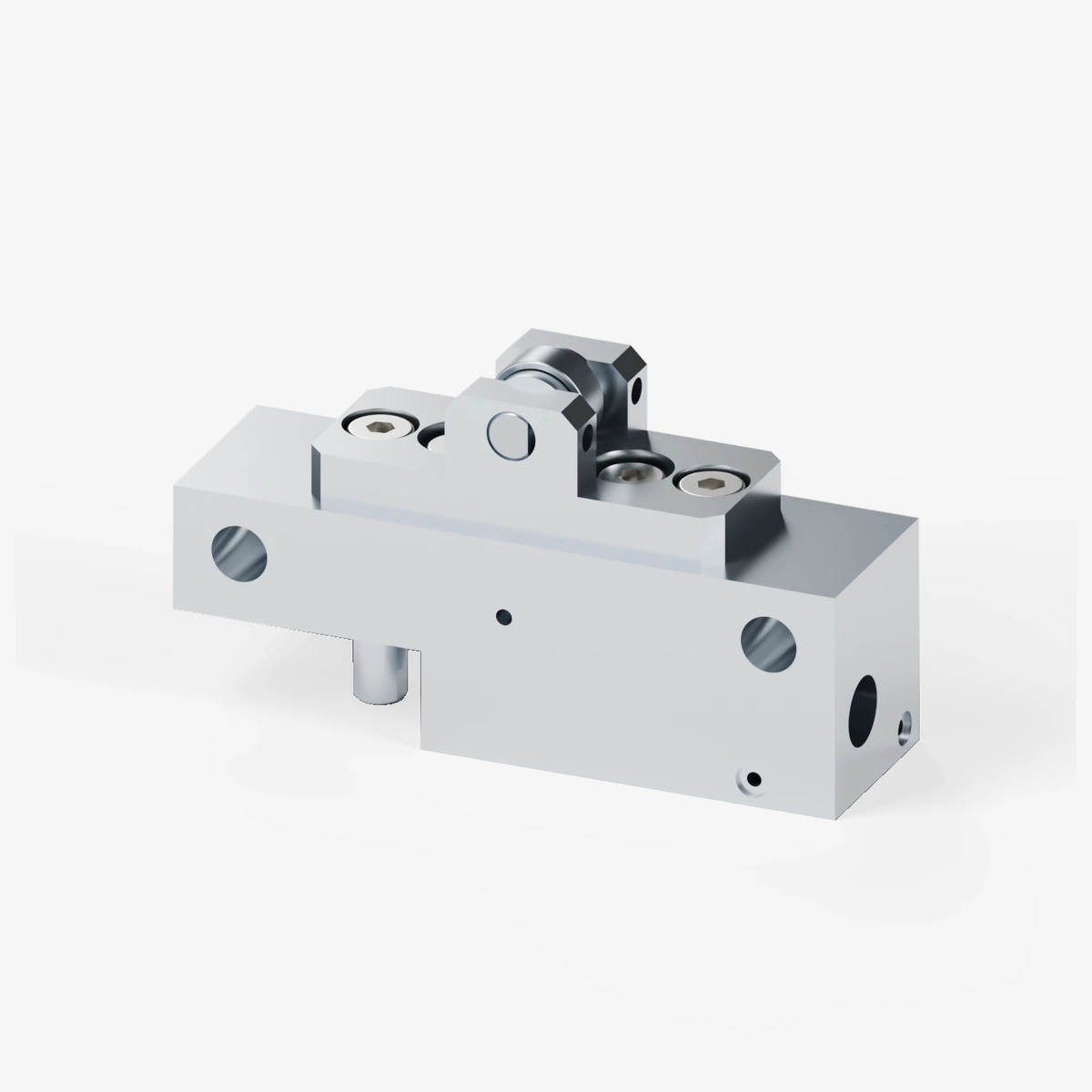

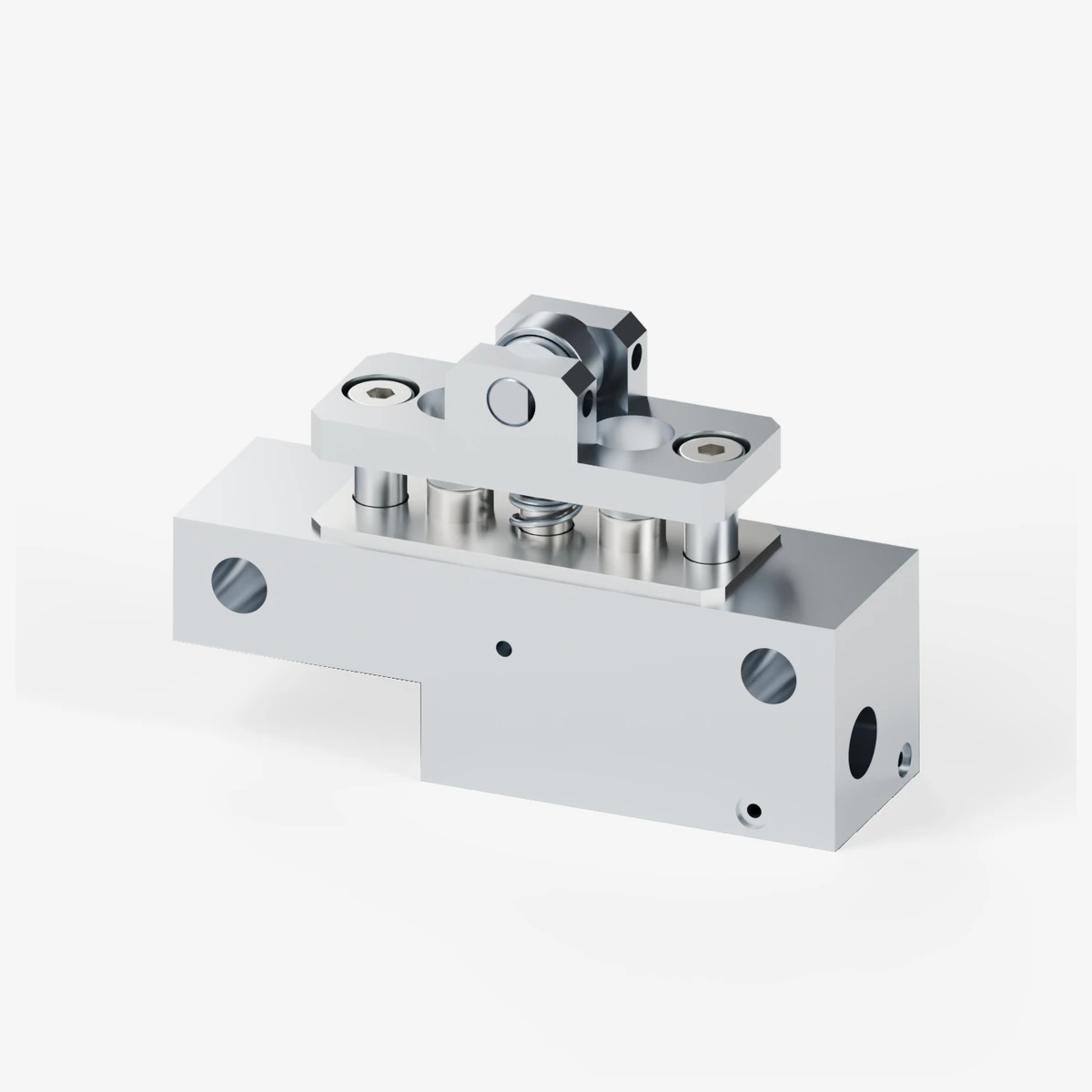

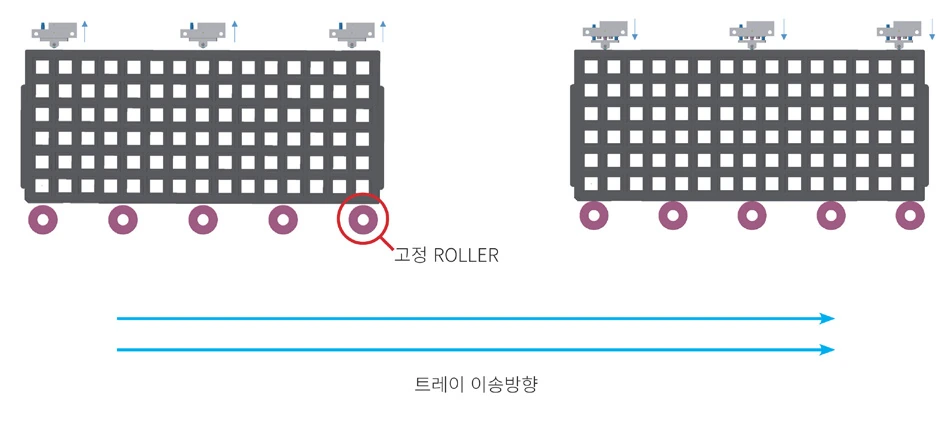

Bei AIR ON fährt das Ø6-Lager vor und führt die Seite des laufenden Trays; bei AIR OFF zieht die Federrückstellung es zurück. Zusammen mit festen Rollen stabilisiert es die Transportlinie.
Merkmale
- Ø6,0-Rolllagerführung
- Verringert Schieflauf und Versatz beim Transport
- Luftvorschub / Federrückstellung
- M5-Luftanschluss
Spezifikationen
Aus Katalogseite 21 · Traytransportführung
| Modell | PS-BAC-0604 |
|---|---|
| Typ | Lagerführungstyp |
| Betätigung | Einfachwirkend · Luftvorschub / Federrückstellung |
| Zylinderbohrung | Ø6 mm |
| Hub | 4 mm |
| Betriebsdruck | 3~5 bar |
| Theoretische Kraft · vor | 0.472~1.047 kgf |
|---|---|
| Theoretische Kraft · zurück | 0.076 (Feder) kgf |
| Luftanschluss | M5 TAP DP6 |
|---|---|
| Befestigung | 2-M3 C’B |
| Abmessungen (B × T × H) | 40.00 × 12.00 × 22.50 mm |
|---|
Maßzeichnung
Maßzeichnung aus dem Katalog. Vollständige Maße finden Sie in der 2D-Zeichnung (DWG und PDF) unten.
