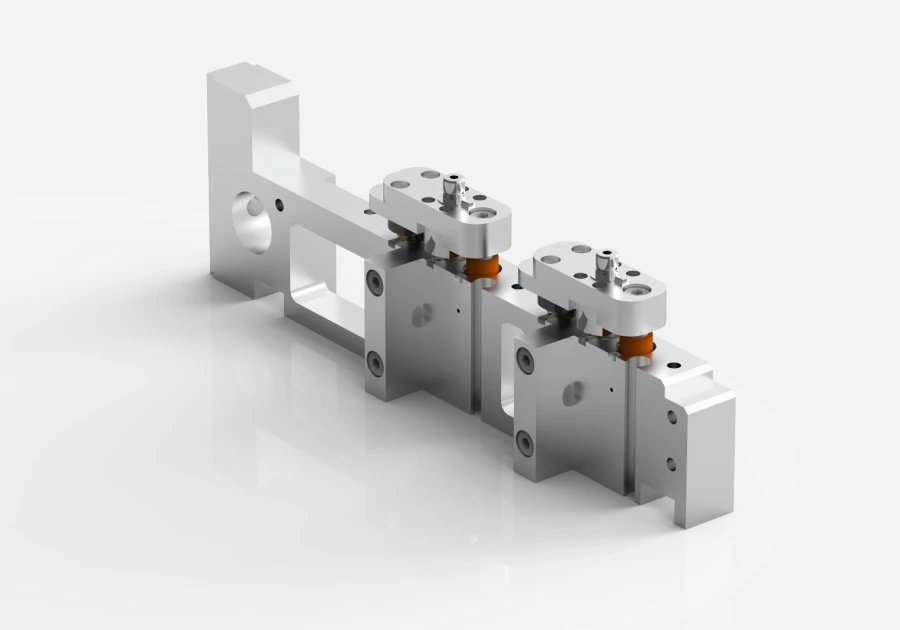

Compact Dual Picker cylinder
Merkmale
Der kompakte Dual-Pickerzylinder eignet sich für den effizienten Einsatz auf engem Raum.
U-Packing Typ wird empfohlen, in einer sauberen Umgebung zu verwenden.
Der Magnet ist integriert; ein Auto Switch ist optional erhältlich.
Auto Switch kann als Option ausgewählt werden.
Technische Daten
| Merkmal | Spezifikation |
|---|---|
| Theoretischer Schub | Leistung: 0.57 ~ 1.4 (kgf) Rückseite: 0.43 ~ 1.0 (kgf) |
| Betriebsmedium | Trockene Luft |
| Abmessungen | 137.0(W) X 51.0(H) x 19.5(T) (mm) |
| Gesamtmasse | Ca. 110 g |
| AIR PORT | Ø2, Ø3.2 (fakultativ) |
| Betriebsart | doppeltwirkend |
| Pufferweg und -kraft | 1) Länge: 2mm 2) Kraft: 170g ±15% (bei 1mm Anpressung) |
| Vakuumnippel → Vakuumanschluss | M3 TAP |
| Positionsgenauigkeit | ±0.1mm |
| Arbeitsdruckbereich für die Auf- und Abbewegung | 2bar ~ 5 bar |
| Vakuumtyp | U-Packung |
Messhinweis: Gemessen mit 100 gf Belastung im rechten Winkel zur Welle bei ausgefahrenem Pickerzylinder.

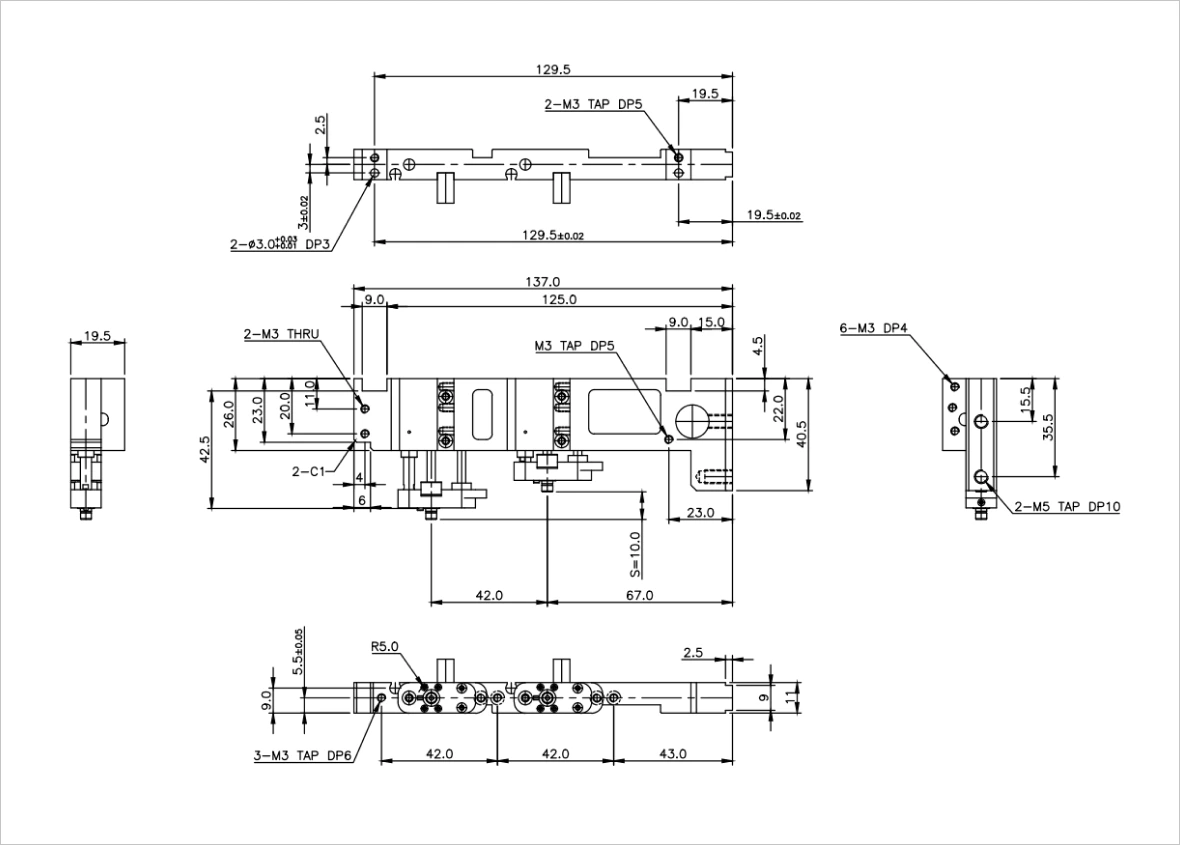

Maßzeichnung
Bestellnummern
Hauptmerkmale

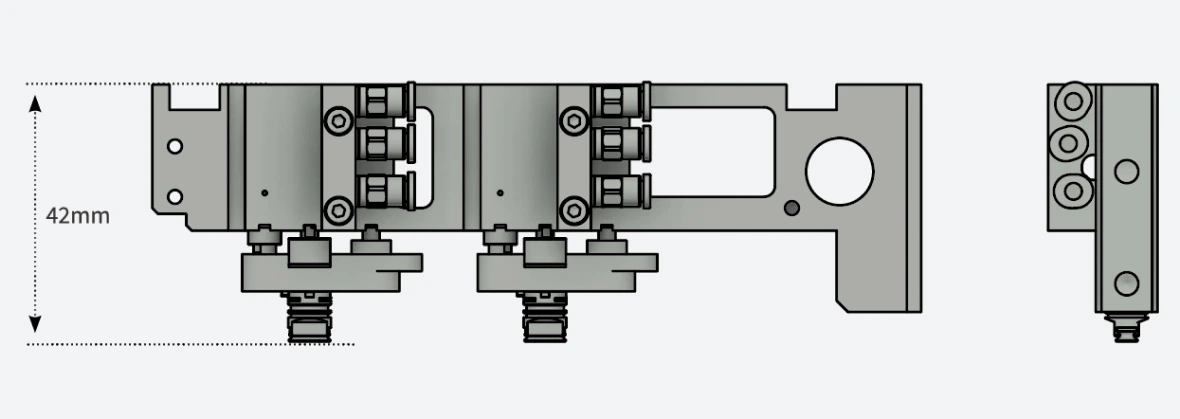

Kompakte mechanische Konstruktion
Wir haben ein kompaktes Design, das auf Fertigungsumgebungen spezialisiert ist, die hohe Leistung und präzise Bewegungen auf engstem Raum erfordern. Um eine hohe Arbeitspräzision und Stabilität zu gewährleisten, maximieren Sie die Raumausnutzung.

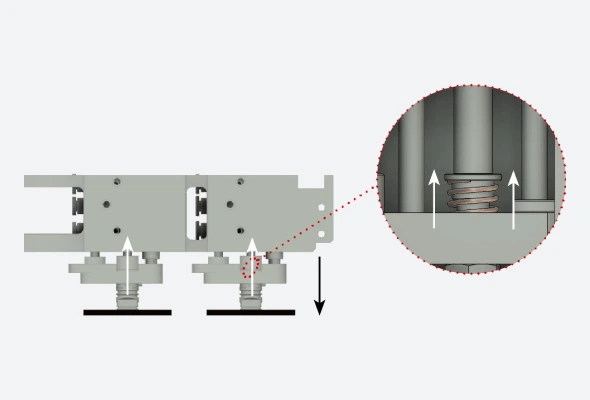

Integrierte Federdämpfung
Im Inneren des Mechanismus ist ein Federpuffer integriert, der die beim Aufnehmen auf das Werkstück wirkenden Stöße minimiert und eine Einstellung des Anpressdrucks ermöglicht.

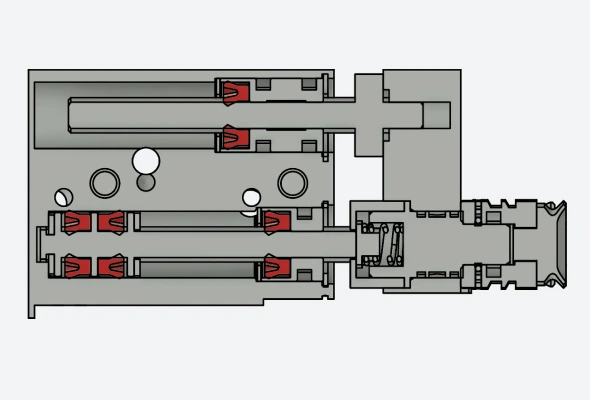

Ausführung mit U-Packung
Dieser Zylinder verfügt über eine U-Verpackung und arbeitet ohne Vakuumschlauch, um zur Platzersparnis beizutragen.
Ölfreie Präzisionsführung
Der Pickerzylinder ist ölfrei und mit einer Führung aus Spezialmaterial ausgestattet, die vor Ölleckagen schützt.

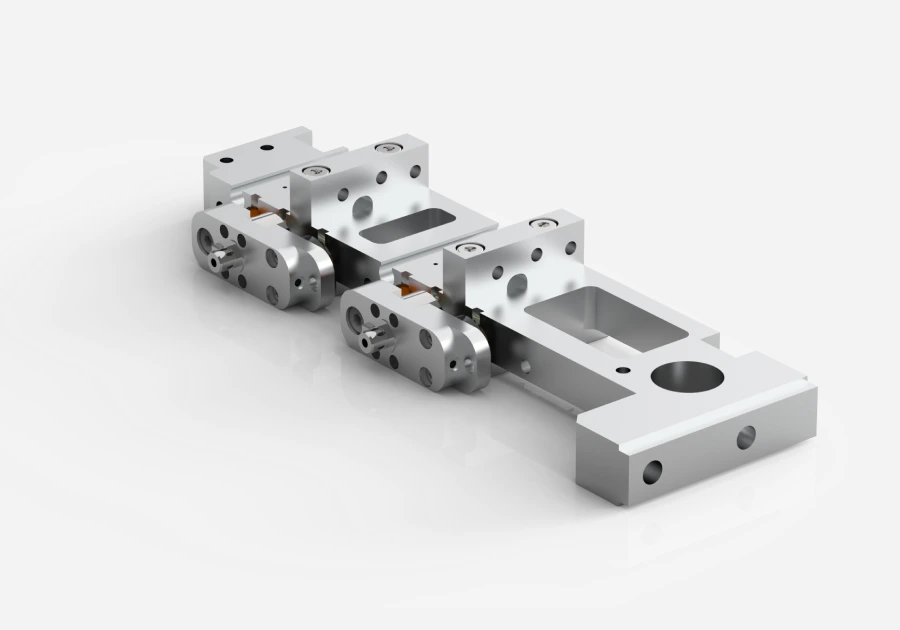

Magnetische One-Touch-Ausführung
Der Endmonteur ist so konzipiert, dass er mit einem Berührungstyp mit Magnet leicht abnehmbar ist. Die Produktionslinie trägt wesentlich dazu bei, Zeit beim Handling verschiedener Produkte zu sparen.
