Compact Dual Picker cylinder
Feature
コンパクトなサイズのデュアルピッカーシリンダーで、狭いスペースでも効率的に使用できます。
真空ルーム（U-Packing）タイプで、清潔な環境での使用をお勧めします。
マグネットが内蔵されており、オートスイッチをオプションとして選択できます。
Auto Switchはオプションで選択できます。
製品のお問い合わせ
Technical Data
| 項目 | 仕様 |
|---|---|
| 理論推力 | 前進 : 0.57 ~ 1.4 (kgf) 後退 : 0.43 ~ 1.0 (kgf) |
| 使用流体 | DRY AIR |
| サイズ | 137.0(W) X 51.0(H) x 19.5(T) (mm) |
| 重量 | 約 110g |
| AIR PORT | Ø2, Ø3.2 (オプション) |
| 動作方式 | 複動 |
| バッファテンション | 1) Length: 2mm 2) Force: 170g ±15% (1mm 加圧時) |
| 真空ニップル -> 真空 PORT | M3 TAP |
| 位置精度 | ±0.1mm |
| UP/DOWN 使用圧力範囲 | 2bar ~ 5 bar |
| 真空タイプ | U Packing |
注1)ピッカーシリンダー前進時にシャフトの直角方向に100gf荷重を加えて測定。

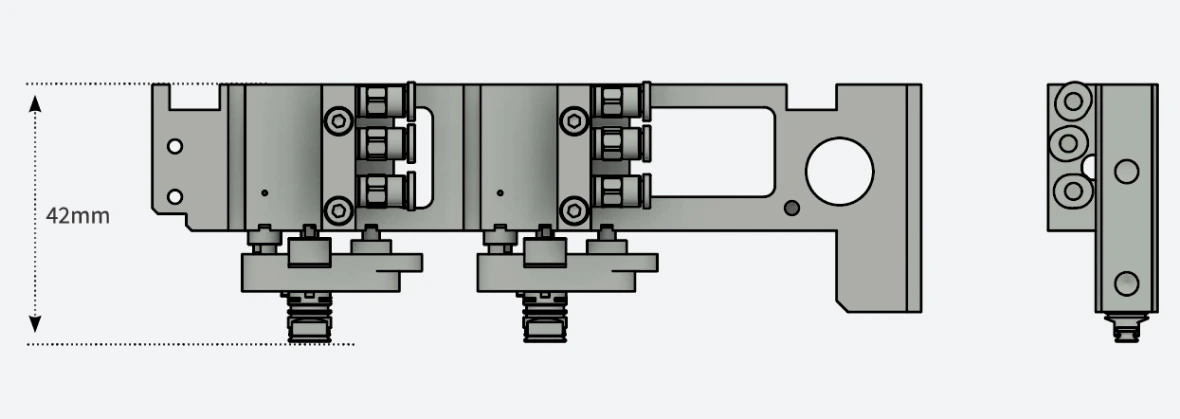

寸法図
受注型番
特徴
コンパクトな機構設計
限られたスペース内で高い性能と精密な動きが求められる製造環境に特化したコンパクトな設計を採用しています。高い動作精度と安定性を保証し、スペースの有効活用を最大化します。
内蔵スプリングクッション
機構内部にスプリングクッションが内蔵されており、ピックアップ時に製品にかかる衝撃を最小限に抑え、押さえる圧力を調整することができます。
U-Packing設計
このシリンダーはUパッキングを特徴としており、真空ホースなしで動作するため、スペースの節約に貢献します。
無給油精密ガイド
特殊素材ガイドを採用し、漏れ油から安全な無給油ピッカーシリンダーです。
マグネットワンタッチ
エンドエフェクターは、マグネットを使用したワンタッチタイプで、簡単に脱着できるように設計されています。生産ラインでさまざまな製品を取り扱う際に、時間の節約に大きく貢献します。
