Dual Picker Cylinder
Feature
這是一款兩個氣缸設計為一體型的Picker。
擁有9.8T超薄厚度，可在最小10mm間距間安裝。
採用無潤滑精密導軌，能防止因油品造成包裝損壞。
可選擇自動開關作為選配。
產品咨詢
Technical Data
| 項目 | 規格 |
|---|---|
| 軸心擺動量1 | ±0.03 (100gf 基準負重) |
| 理論推力 | 前進 : 0.57 ~ 1.4 (kgf) 後退 : 0.43 ~ 1.0 (kgf) |
| UP/DOWN | DRY AIR |
| 大小 | 61.0(W) X 107.0(H) x 10.0(T) (mm) |
| 重量 | 約 110g |
| AIR PORT | Ø2, Ø3.2 (選項) |
| 運作方式 | 雙動 |
| 緩衝張力 | 1) Length: 2mm 2) Force: 170g ±15% (1mm 加壓時) |
| 真空接口 | M3 TAP |
| 位置精密度 | ±0.1mm |
| 使用壓力範圍 | 2 bar ~ 5 bar |
| ESD (TIP~MOUNT) | 10Ω 以下 |
註1) 在拾取氣缸前進時，對軸心直角方向施加100gf的負荷進行測量。
尺寸圖
訂製型號
特點
內置彈簧緩衝墊
機構內部內建有彈簧緩衝裝置，能在拾取時將對產品的衝擊降到最低，並可調節施加的壓力
防止旋轉
在輸送過程中，設計上防止軸心尖端微小旋轉，將無法準確安放於POCKET的情況降到最低

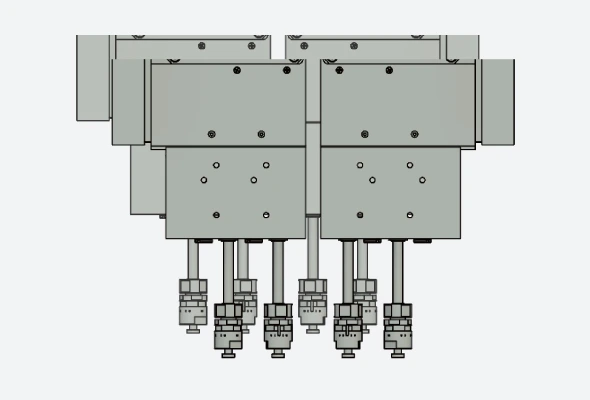

雙筒氣缸
這是兩個氣缸合併在一個機構內的雙筒氣缸，操作簡便，能提高工作效率

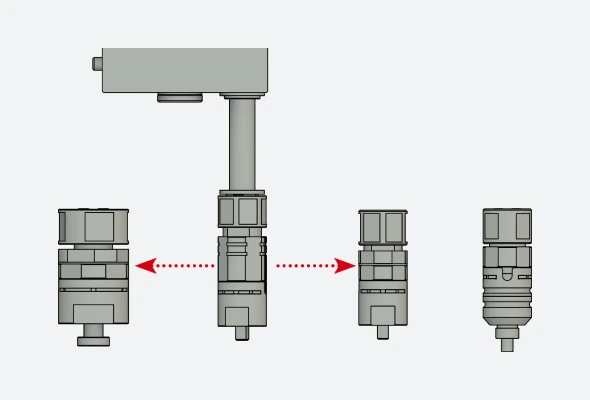

多種噴嘴型式
只需簡單的一次操作即可輕鬆更換，並保持與各種墊片的兼容性，大幅提升作業效率與靈活性
優異的精密度
透過高精度機構結構和公差管理，提升直線性，並將軸端的震動與擺動降到最低
防靜電（ESD）
為了防止因靜電造成產品與設備損壞，內部安裝了導電性彈簧
無潤滑精密導軌
採用特殊材料導軌，確保不漏油的無潤滑拾取氣缸
