Complete CAD envelope: 55 × 24 × 8 mm
由供應的 STEP（兩種動作狀態）未修改形狀直接轉換的 CAD 基準模型。表面顏色僅供外觀參考，不代表實際表面處理。
對位氣缸 / TRAY CYLINDERAIR OFF

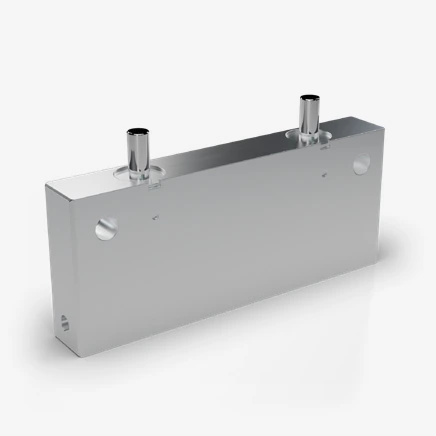

AIR ON
PS-DSAC-0605
對位氣缸・雙桿・單動 — 2 支推桿，彈簧復位
5 mm行程
Ø6 mm氣缸內徑
3~5 bar使用壓力
55.00 × 8.00 × 24.00 mm外形 W × D × H
設計定案前確認
最終規格以承認圖為準。 閂鎖形狀等托盤接觸部位可客製。
規格
型錄第 18 頁 · 托盤位置對位
| 型號 | PS-DSAC-0605 |
|---|---|
| 類型 | 雙桿・單動 |
| 動作方式 | 單動 |
| 氣缸內徑 | Ø6 mm |
| 行程 | 5 mm |
| 使用壓力 | 3~5 bar |
| 理論推力・前進 | 0.865~1.44* kgf |
|---|---|
| 理論推力・後退 | 彈簧復位 kgf |
| 氣口 | M3 TAP DP7 |
|---|---|
| 安裝 | 2-M3 C’B, 2-Ø1.0 THRU |
| 外形 (W × D × H) | 55.00 × 8.00 × 24.00 mm |
|---|
- 使用時請將一側氣口封堵。
- * 以氣缸內徑 Ø6、使用壓力 3~5 bar 為基準的理論計算值，不含彈簧反力與摩擦。

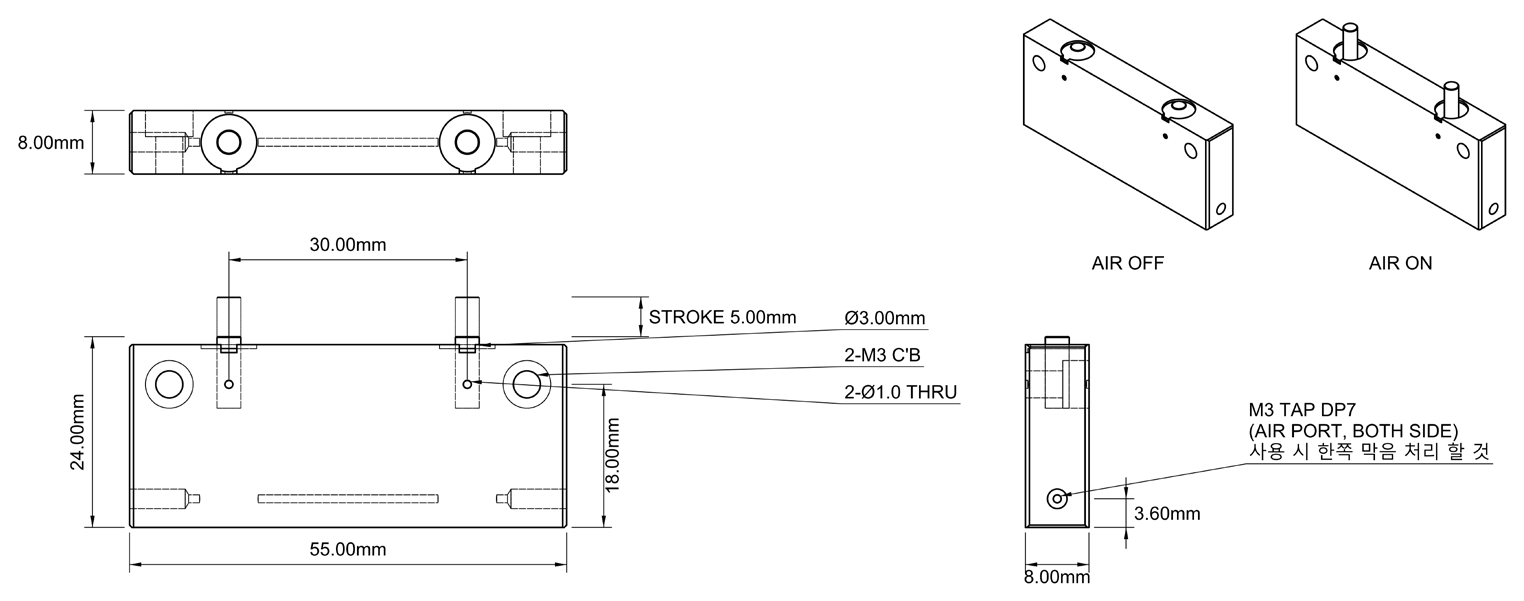

尺寸圖
此為型錄尺寸圖。詳細尺寸請下載下方 2D 圖面（DWG・PDF）確認。
