PITCH CHANGE HEAD
Feature

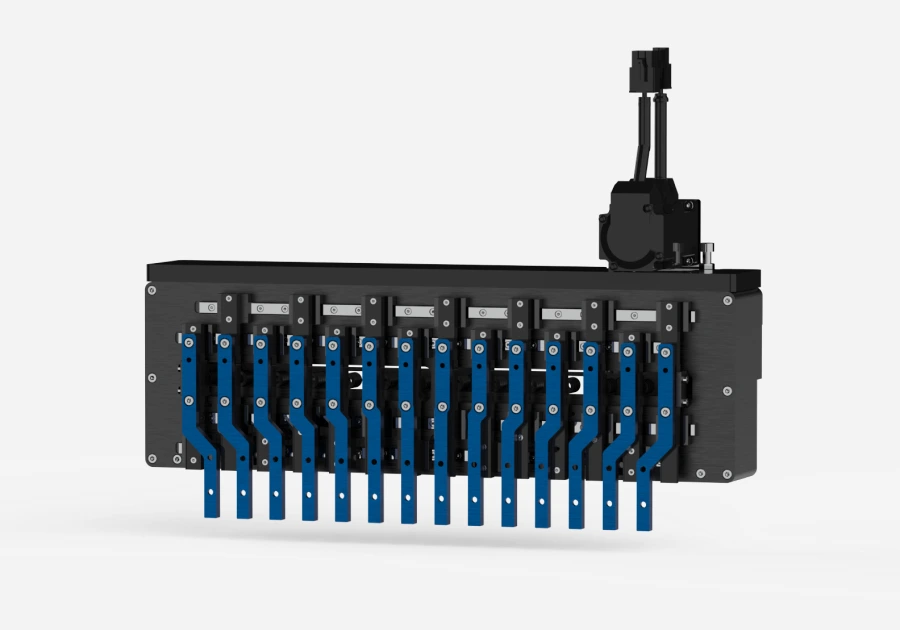

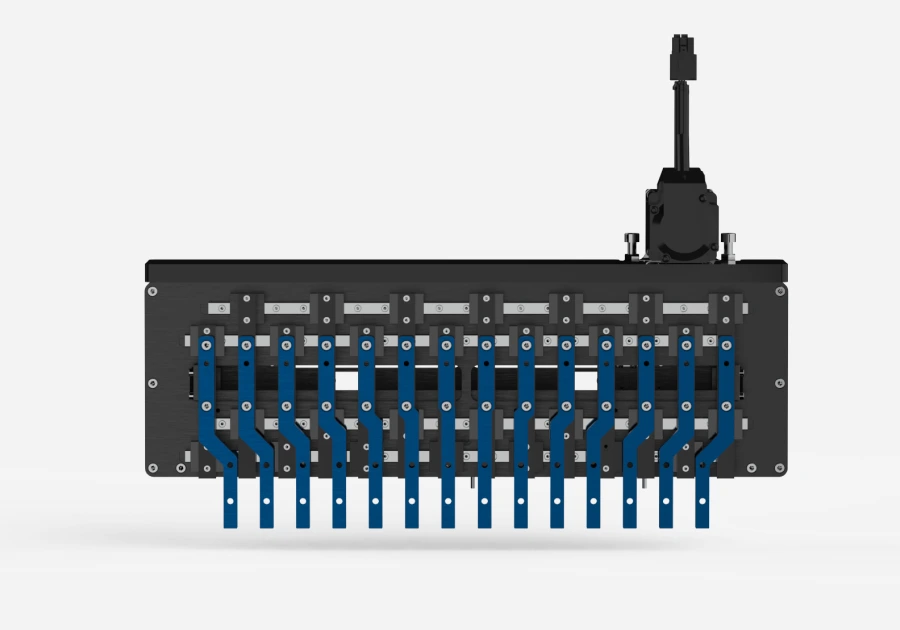

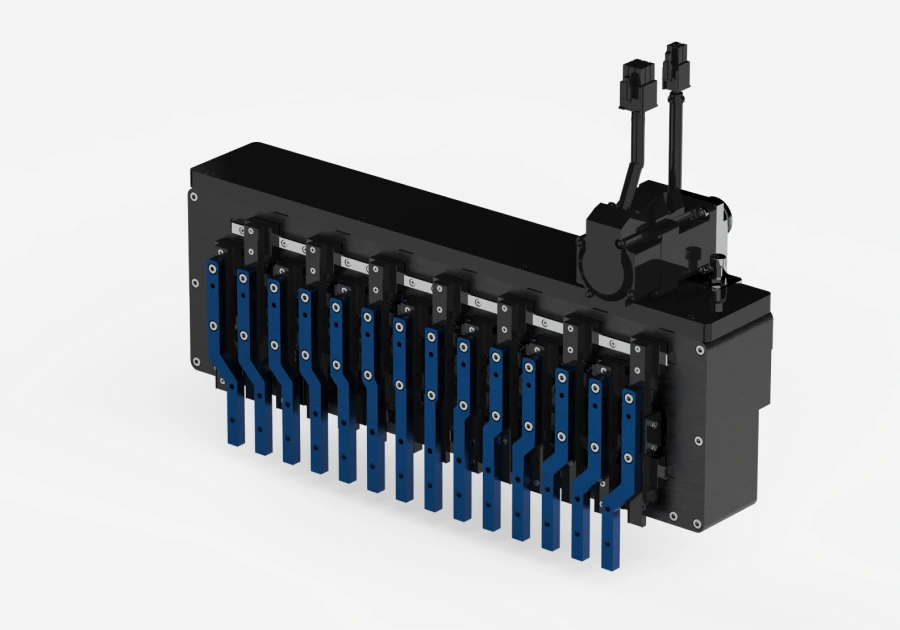

삼각형 쐐기 형태의 캠방식으로 가변하는 쐐기타입 가변헤드입니다.
모터로 동작하여 피치 변환 사양내에서 자유롭게 등간격 조절이 가능합니다.
높은 반복 정밀도와 위치 정밀도를 달성할 수 있어, 고정밀도와 신뢰성이 요구되는 제조 환경에 이상적인 제품입니다.
Technical Data
| 항목 | 사양 |
|---|---|
| 모델 | SWPCH |
| 형식 | 쐐기 |
| 구동방식 | 서보 모터 구동 |
| 위치 정밀도 (mm) | ±0.03 |
| 반복 정밀도(mm)² | ±0.05 |
| 최소 피치 (mm) | 4 |
| 최대 피치 (mm) | Unlimited |
| 최소 PARA 수(EA) | 4 |
| 최대 PARA 수(EA) | 14 |
| Sensor | Home, Limit 포토 센서 기본 장착 |
| 최대 가변 횟수 (Cycle / 1min) | 120 |
※ 제시된 스펙은 PARA 수, 구동부 사양, 피치 범위 및 사용 조건에 따라 변경될 수 있습니다.
치수도
주문형번
가변 원리

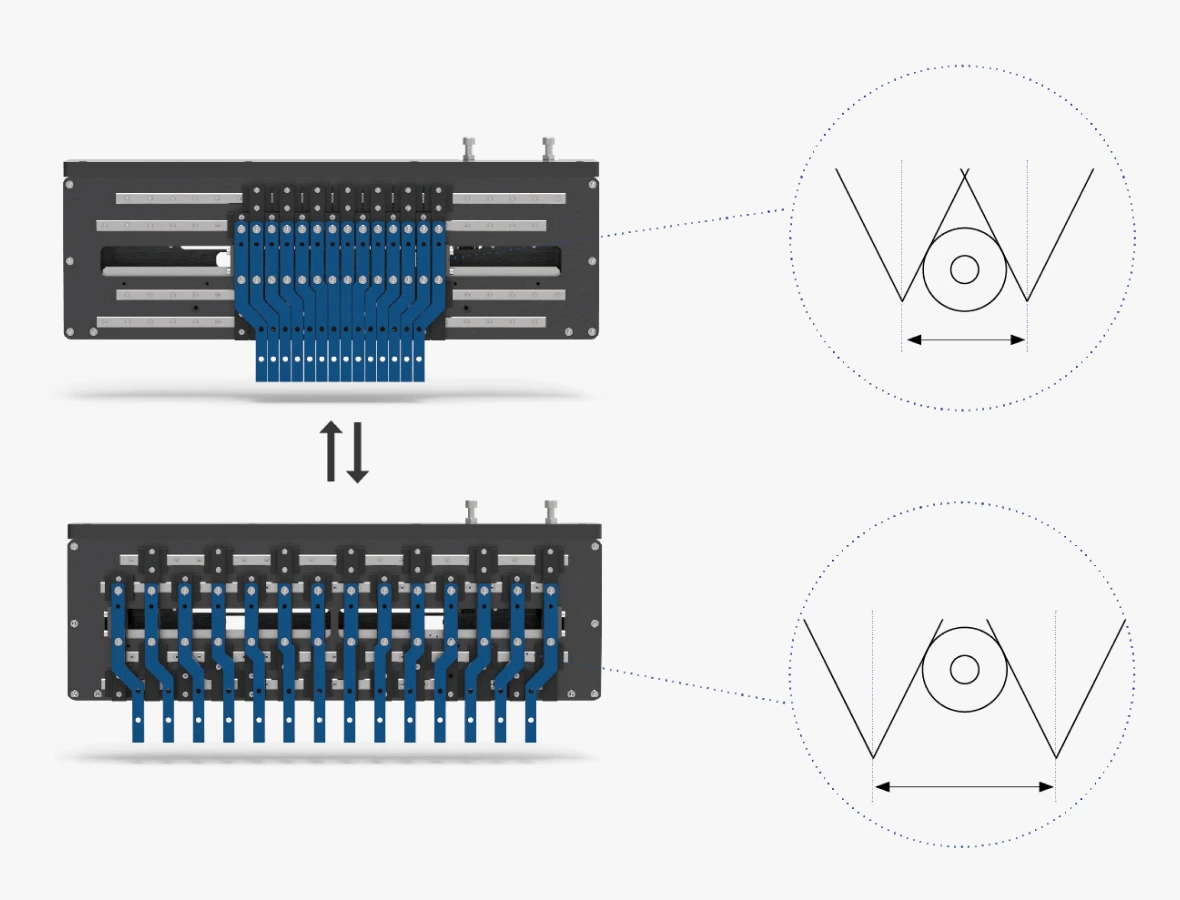

쐐기를 따라 정밀하게 PITCH를 변환합니다. 구속 CAM방식을 이용하여 백래쉬를 최소화 시켰으며 쐐기 각도 및 사이즈를 변경하여 다양한 Pitch 구현이 가능합니다. LINK나 일반 CAM방식에 비해 구조가 정교하여 고정밀한 피치변환이 가능합니다.
