CAD 전체 외곽: 35.6 × 37.3 × 22.61 mm
공급 STEP(두 동작 상태)을 형상 수정 없이 변환한 CAD 기준 모델입니다. 표면 색은 외관 참고용이며 실제 마감을 뜻하지 않습니다.
세퍼레이터 실린더 / TRAY CYLINDERAIR OFF

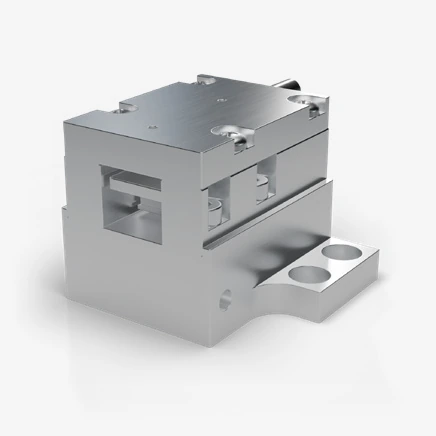

AIR ON
PS-SPC-0604-AS
세퍼레이터 실린더 · 센서 내장형 — 반사형 센서를 내장해 전진·후진 위치를 검출
4.2 mm스트로크
Ø6 mm실린더 보어
4~6 bar사용 압력
35.60 × 37.30 × 22.61 mm외형 W × D × H
설계 확정 전 확인
최종 사양은 승인도면 기준입니다. 래치 형상 등 트레이 접촉부는 맞춤 제작이 가능합니다.
사양
카탈로그 9쪽 기준 · 적층 트레이 분리
| 모델명 | PS-SPC-0604-AS |
|---|---|
| 구분 | 센서 내장형 |
| 동작 방식 | 단동 · 전진: 스프링 / 후진: 에어 |
| 실린더 보어 | Ø6 mm |
| 스트로크 | 4.2 mm |
| 사용 압력 | 4~6 bar |
| 이론 추력 · 전진 | 0.085 (스프링) kgf |
|---|---|
| 이론 추력 · 후진 | 0.788~1.368 kgf |
| 허용 하중 | 10 kg (4EA 기준) |
| 에어 포트 | M3 TAP |
|---|---|
| 장착 | 4-M2.5 C’B |
| 센서 타입 | 반사형 · 내장 |
|---|---|
| 출력 | NPN (A접점) · Max 10 mA |
| 전원 | DC +24V |
| 케이블 | 4선 |
| 배선 · 갈색 | DC +24V |
| 배선 · 청색 | RTN 0V |
| 배선 · 백색 | 전진 검출 (NPN) |
| 배선 · 흑색 | 후진 검출 (NPN) |
| 외형 (W × D × H) | 35.60 × 37.30 × 22.61 mm |
|---|
- 사용 시 에어 포트 한쪽은 막음 처리하여 사용합니다.

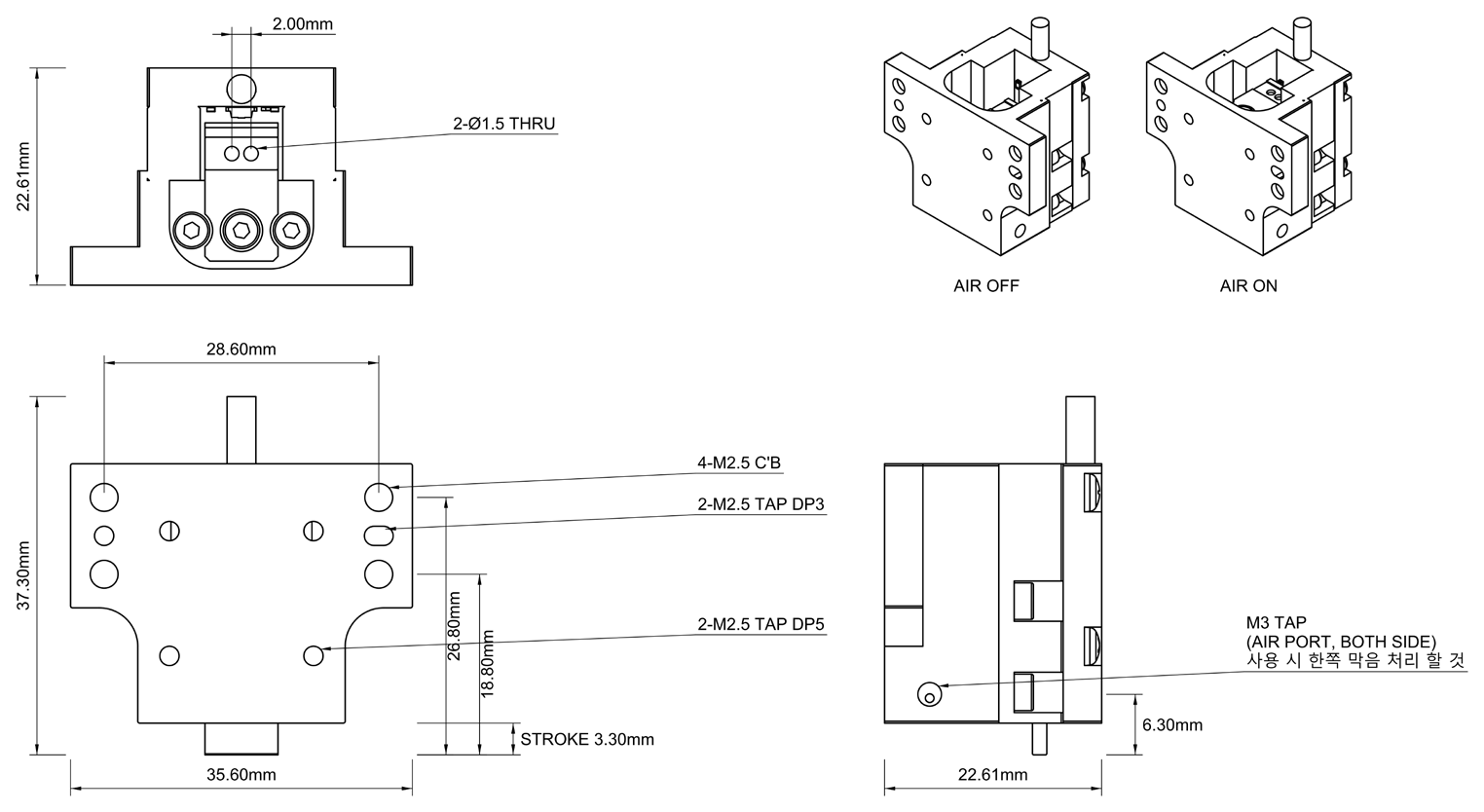

치수도
카탈로그 치수도입니다. 상세 치수는 아래 2D 도면(DWG·PDF)을 내려받아 확인하세요.
