Complete CAD envelope: 31.68 × 21.99 × 21 mm
供給されたSTEP（2つの動作状態）を形状変更なしに変換したCAD基準モデルです。表面色は外観参考用で実際の仕上げを表すものではありません。
ラッチシリンダ / TRAY CYLINDERAIR OFF

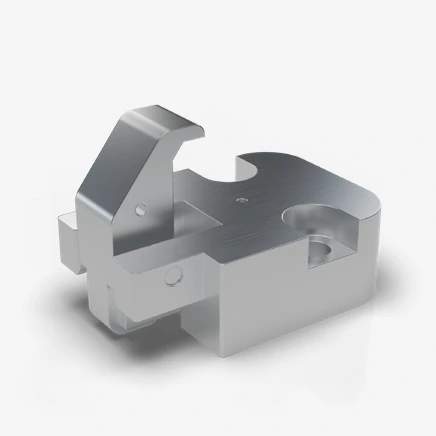

AIR ON
PS-LTC2-0603
ラッチシリンダ・マニホールド型 — 取付面エア供給（マニホールド）方式
28.75 °ストローク
Ø6 mmシリンダボア
3~5 bar使用圧力
31.69 × 21.00 × 21.99 mm外形 W × D × H
設計確定前の確認
最終仕様は承認図面基準です。 ラッチ形状などトレイ接触部は特注が可能です。
仕様
カタログ13ページ基準 · トレイ固定・脱落防止
| 型式 | PS-LTC2-0603 |
|---|---|
| 区分 | マニホールド型 |
| 動作方式 | 単動・エアラッチ／スプリング復帰 |
| シリンダボア | Ø6 mm |
| ストローク | 28.75 ° |
| 使用圧力 | 3~5 bar |
| 理論推力・前進 | 0.59~1.17 kgf |
|---|---|
| 理論推力・後退 | 0.160（スプリング） kgf |
| スプリング反力 | 0.160 kgf |
| エアポート | AIR SUPPLY HOLE Ø1.0 |
|---|---|
| 取付 | 2-M3 C’B |
| 外形 (W × D × H) | 31.69 × 21.00 × 21.99 mm |
|---|
- ラッチ形状はトレイ仕様に合わせて特注できます。

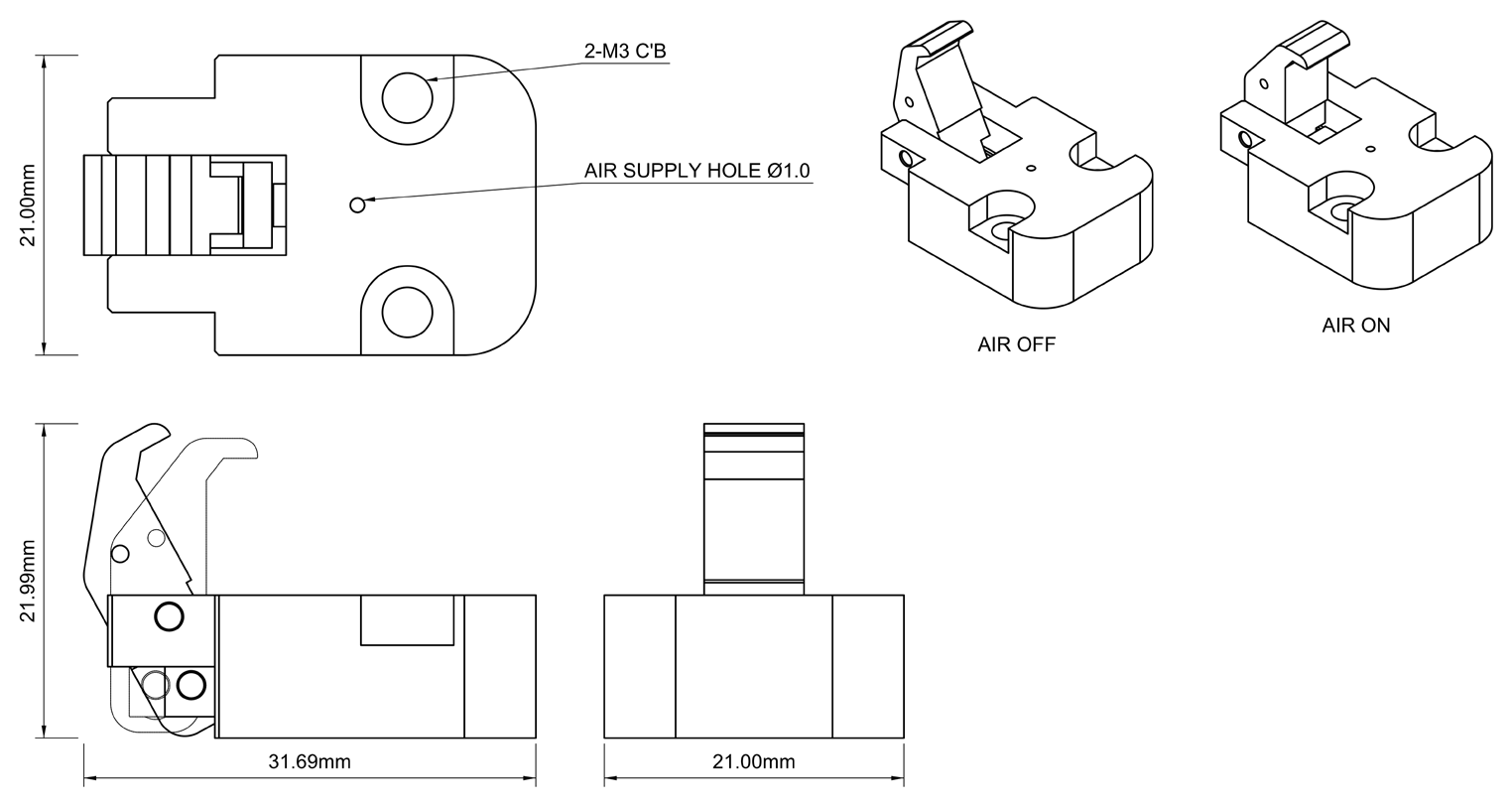

寸法図
カタログの寸法図です。詳細寸法は下の2D図面（DWG・PDF）をダウンロードしてご確認ください。
