Complete CAD envelope: 37.9 × 28.5 × 19.6 mm
供給されたSTEP（2つの動作状態）を形状変更なしに変換したCAD基準モデルです。表面色は外観参考用で実際の仕上げを表すものではありません。
ラッチシリンダ / TRAY CYLINDERAIR OFF
AIR ON
PS-LTC-06-AS
ラッチシリンダ・オートスイッチ型 — オートスイッチ穴付き（スイッチ別売）
–ストローク
Ø6 mmシリンダボア
–使用圧力
37.90 × 28.50 × 19.60 mm外形 W × D × H
設計確定前の確認
最終仕様は承認図面基準です。 ラッチ形状などトレイ接触部は特注が可能です。
仕様
カタログ12ページ基準 · トレイ固定・脱落防止
| 型式 | PS-LTC-06-AS |
|---|---|
| 区分 | オートスイッチ型 |
| 動作方式 | 単動 |
| シリンダボア | Ø6 mm |
| ストローク | – |
| 使用圧力 | – |
| 理論推力・前進 | – |
|---|---|
| 理論推力・後退 | – |
| エアポート | AIR SUPPLY HOLE Ø1.0 / 2×M3 TAP DP4 |
|---|---|
| 取付 | 2-M3 C’B |
| センサー | オートスイッチ穴 |
|---|---|
| オートスイッチ | 別売 |
| 外形 (W × D × H) | 37.90 × 28.50 × 19.60 mm |
|---|
- 使用時はエアポートの片側を閉止して使用します。
- ラッチ形状はトレイ仕様に合わせて特注できます。

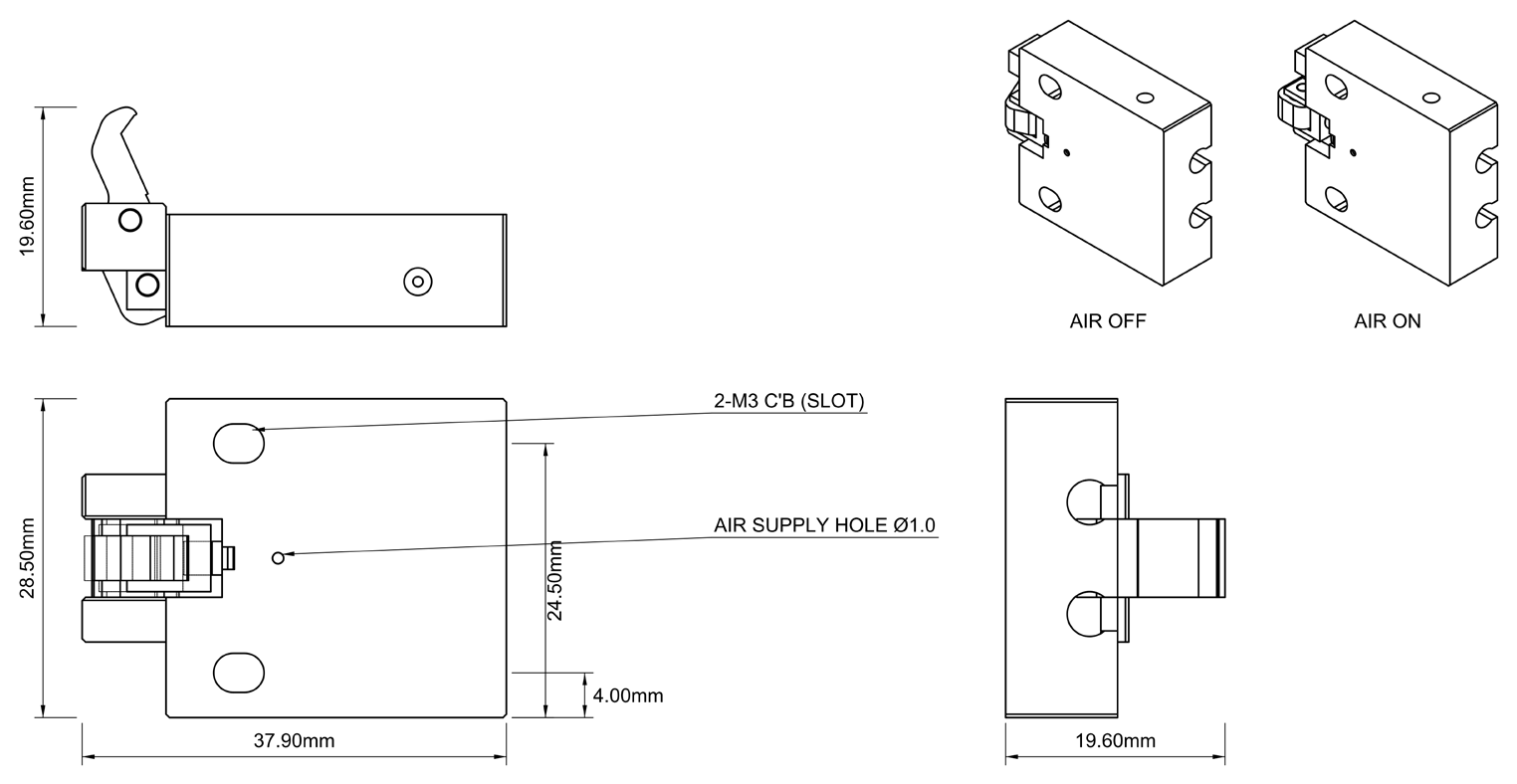

寸法図
カタログの寸法図です。詳細寸法は下の2D図面（DWG・PDF）をダウンロードしてご確認ください。
