TWIN-Serie

ZR-Bewegungs-Picker mit motorisch angetriebener Z-Achse und Steuerung der θ(R)-Achse.

Kontakt →Downloads →

TWIN Series

Merkmale

ZR Motion Picker mit motorisch angetriebener Z-Achse und θ(R)-Achsensteuerung.

Ausgestattet mit kernlosem Linearmotor und schlitzlosem Rotationsmotor, der Verzahnungen und Vibrationen eliminiert.

Hochpräzise Encoder ermöglichen eine genaue Positionskontrolle.

Anpassbar nach Kundenanforderungen.

Produktanfrage

Video ansehenYouTube / Vimeo ↗

Hauptmerkmale

Kein Rastmoment, keine Vibration und kein Umkehrspiel

Der PMSM-Motor mit hoher Spezifikation eliminiert Cogging, Vibrationen und Spiel.

*Was ist PMSM Motor? PMSM (Permanent Magnet Synchronous Motor) ist ein hocheffizienter, leistungsstarker Permanentmagnet-Synchronmotor, der die höchste Drehmomentdichte und hervorragende Regelleistung unter den BLDC-Motoren bietet. Es ist ein Motor der nächsten Generation, der den Stromverbrauch minimiert und eine lange Lebensdauer bietet.

Rotatorische Servosteuerung

geeignet für eine Vorwärts- und Rückwärtsdrehung von 360°. Werkstücke können mit hoher Präzision an gewünschten Stellen mit einer Wiederholgenauigkeit von 0.01° oder besser positioniert werden.

Sanftes Absetzen

Kann Objekte mit sehr leichter Kraftsteuerung unabhängig von der Werkstückdicke kontaktieren. Soft Landing Funktion verhindert Beschädigungen an Werkstücken.

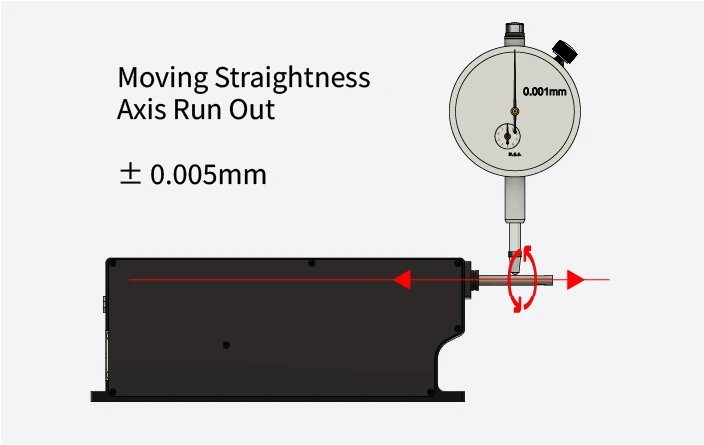

Kontrolle von Geradheit und Rundlauf

Schaftgeradheit und Rundheit während der Bewegung werden beim Versand streng kontrolliert und zertifiziert. Die Messdaten werden in Form von Prüfzertifikaten bereitgestellt.

Geradheit während der Bewegung: ±0.005 mm Rundlauf während der Rotation: ±0.005 mm

Direktantriebssystem

Völlig frei von Riemen, Zahnrädern und Kupplungen, die die Präzision des Produkts beeinträchtigen könnten. Die Pickerwelle ist direkt mit der Motordrehachse verbunden und bietet eine extrem hohe Präzision und eine stabile Leistung auch nach längerer Nutzung.

Kundenspezifische Anpassung

Anpassbare Spezifikationen, Farben, Striche usw. entsprechend den Kundenanforderungen. Verschiedene Funktionen können durch die Montage von Mikrocontrollern über das Interface Board hinzugefügt werden.
