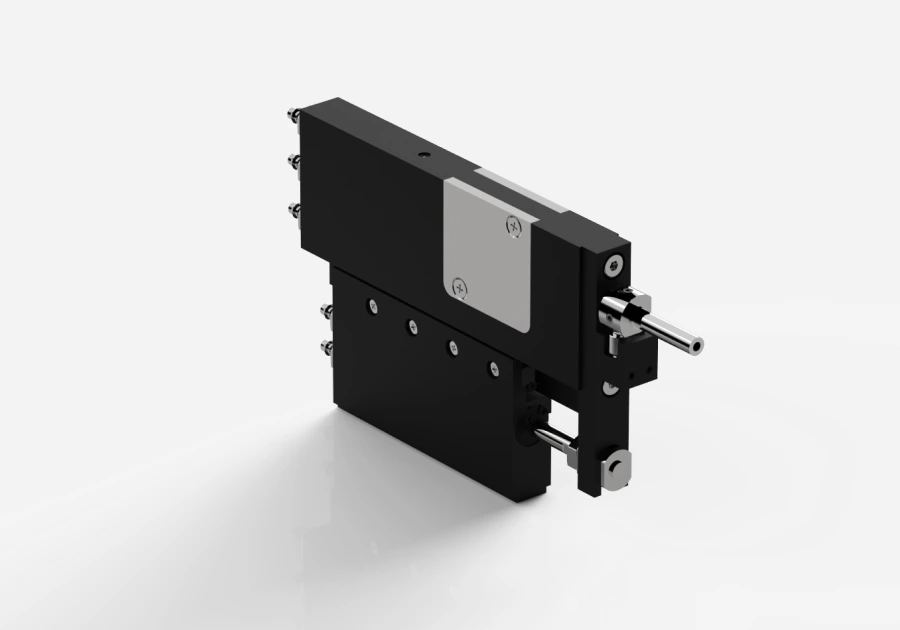

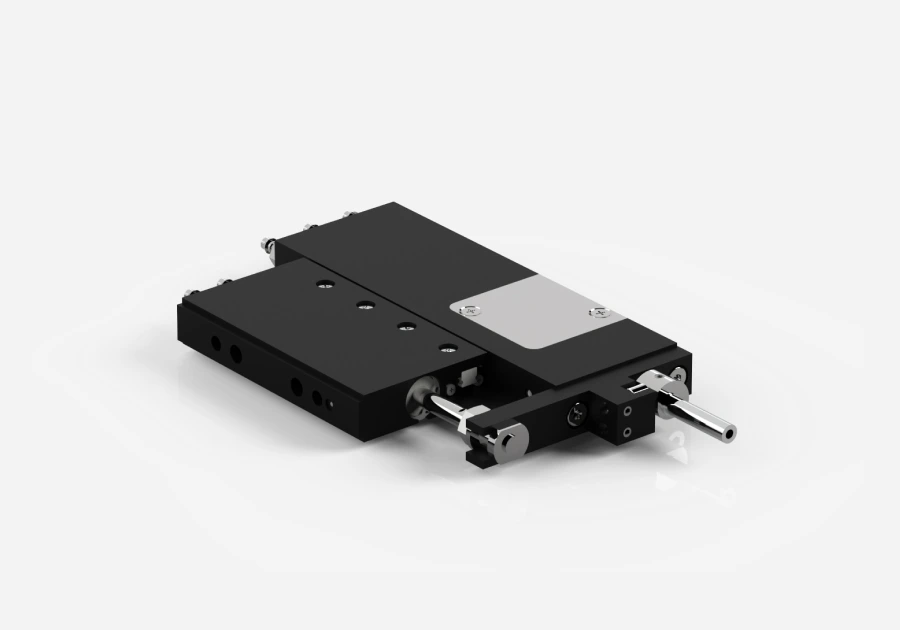

Rotary Picker cylinder
Merkmale
Es handelt sich um einen rotierenden Picker, der pneumatisch gedreht werden kann.

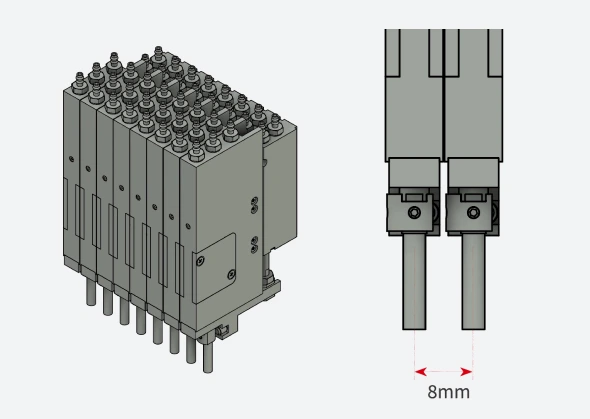

7.8T Ultra dünne Dicke kann bei einer Mindestdicke von 8 mm installiert werden.
Die ölfreie Präzisionsführung schützt das Gehäuse des Halbleiterbauteils vor ölbedingten Schäden.
Auto Switch kann als Option ausgewählt werden.
Technische Daten
| Merkmal | Spezifikation |
|---|---|
| Theoretischer Schub | Leistung: 0.57 ~ 1.4 (kgf) Rückseite: 0.43 ~ 1.0 (kgf) |
| UP/DOWN | Trockene Luft |
| Abmessungen | 49.3(W) X 91.2(H) x 7.8(T) (mm) |
| Gesamtmasse | Ungefähr 73 g |
| AIR PORT | Ø 3.2 |
| Betriebsart | doppeltwirkend |
| Vakuumanschluss | M3 TAP |
| Positionsgenauigkeit | ±0.1mm |
| Arbeitsdruckbereich für die Auf- und Abbewegung | 2bar ~ 5 bar |
| Winkelgenauigkeit der Drehung | ±0.1° |
| Rolldruckbereich | 2bar ~ 5 bar |
| Drehwinkel | 0° ~ 180° |

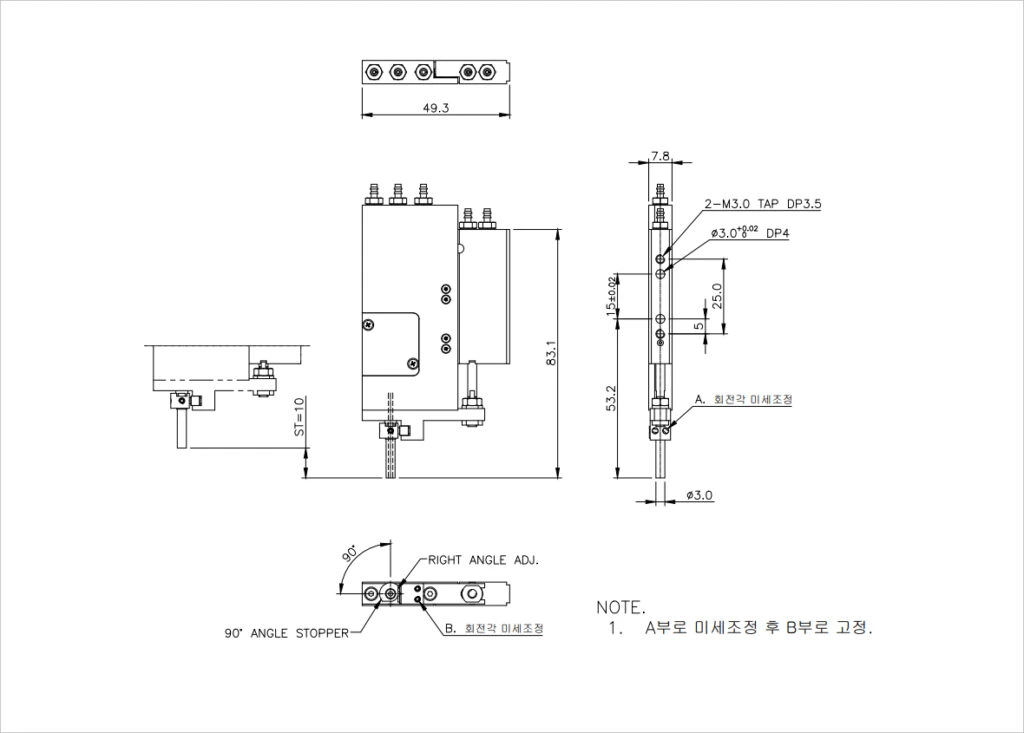

Maßzeichnung
Bestellnummern
Hauptmerkmale
Kompakte mechanische Konstruktion
Wir haben ein kompaktes Design, das auf Fertigungsumgebungen spezialisiert ist, die hohe Leistung und präzise Bewegungen auf engstem Raum erfordern. Um eine hohe Arbeitspräzision und Stabilität zu gewährleisten, maximieren Sie die Raumausnutzung.

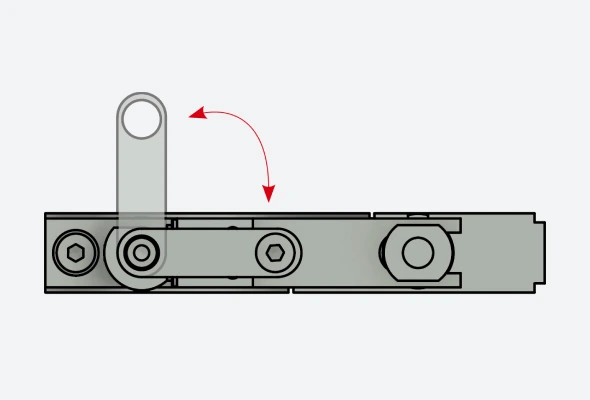

Drehfunktion
Dieser Picker lässt sich pneumatisch drehen. Der gewünschte Drehwinkel kann an die jeweilige Anwendung angepasst werden.
Verschiedene Düsentypen
Die benutzerfreundliche Bedienung ermöglicht es Ihnen, verschiedene Pads und Kompatibilität zu erhalten, die die Effizienz und Flexibilität Ihrer Arbeit erheblich verbessern.
Ölfreie Präzisionsführung
Der Pickerzylinder ist ölfrei und mit einer Führung aus Spezialmaterial ausgestattet, die vor Ölleckagen schützt.
