VERSTELLBARE TEILUNGSKÖPFE

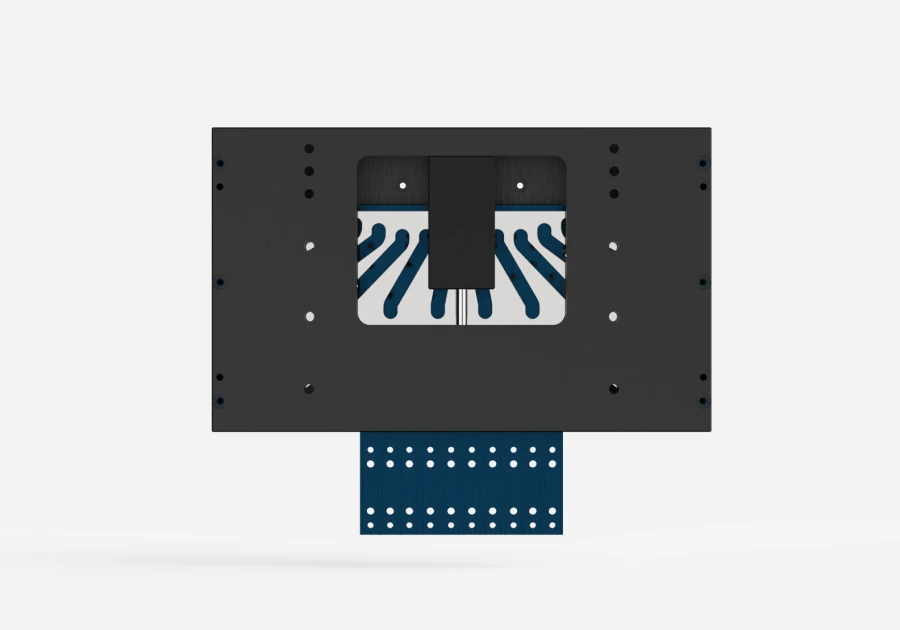

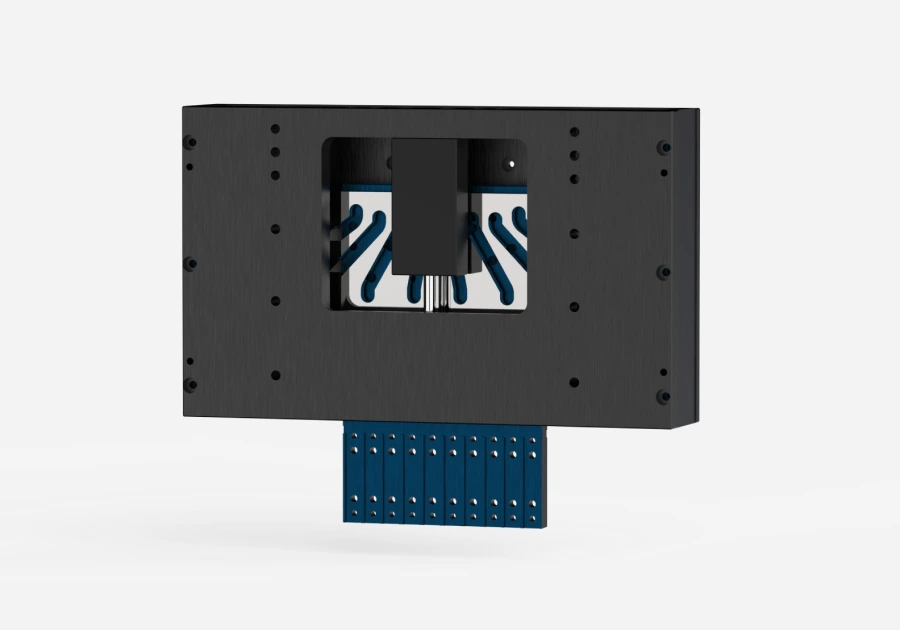

Plattenkurventyp
Merkmale
Ein plattennockentyp variabler kopf mit plate cam-struktur, der eine x-achsenvariation entlang des profils ermöglicht.
Wählen Sie zwischen Zylinderantriebsverfahren oder Motorantriebsverfahren.
Basierend auf dem umfangreichen Design-Know-how von PSMP wird die Struktur vereinfacht, um ein kostengünstiges Produkt mit hervorragender Vielseitigkeit zu bieten.
Produktanfrage
Technische Daten
| Merkmal | Spezifikation |
|---|---|
| Modell | CPCH |
| Ausführung | Plattenkurve |
| Antriebsart | Servomotor, Zylinder (optional) |
| Positionsgenauigkeit (mm) | ±0.05 |
| Wiederholgenauigkeit (mm)² | ±0.05 |
| Minimale Teilung (mm) | 6 |
| Maximale Teilung (mm) | 30 |
| Minimale PARA-Anzahl (Stück) | 4 |
| Maximale PARA-Anzahl (Stück) | 14 |
| Sensor | Referenz- und Endlagensensoren serienmäßig |
| Maximale variable Frequenz (Zyklen / 1 min) | 120 |
Abmessungen
Bestellnummer

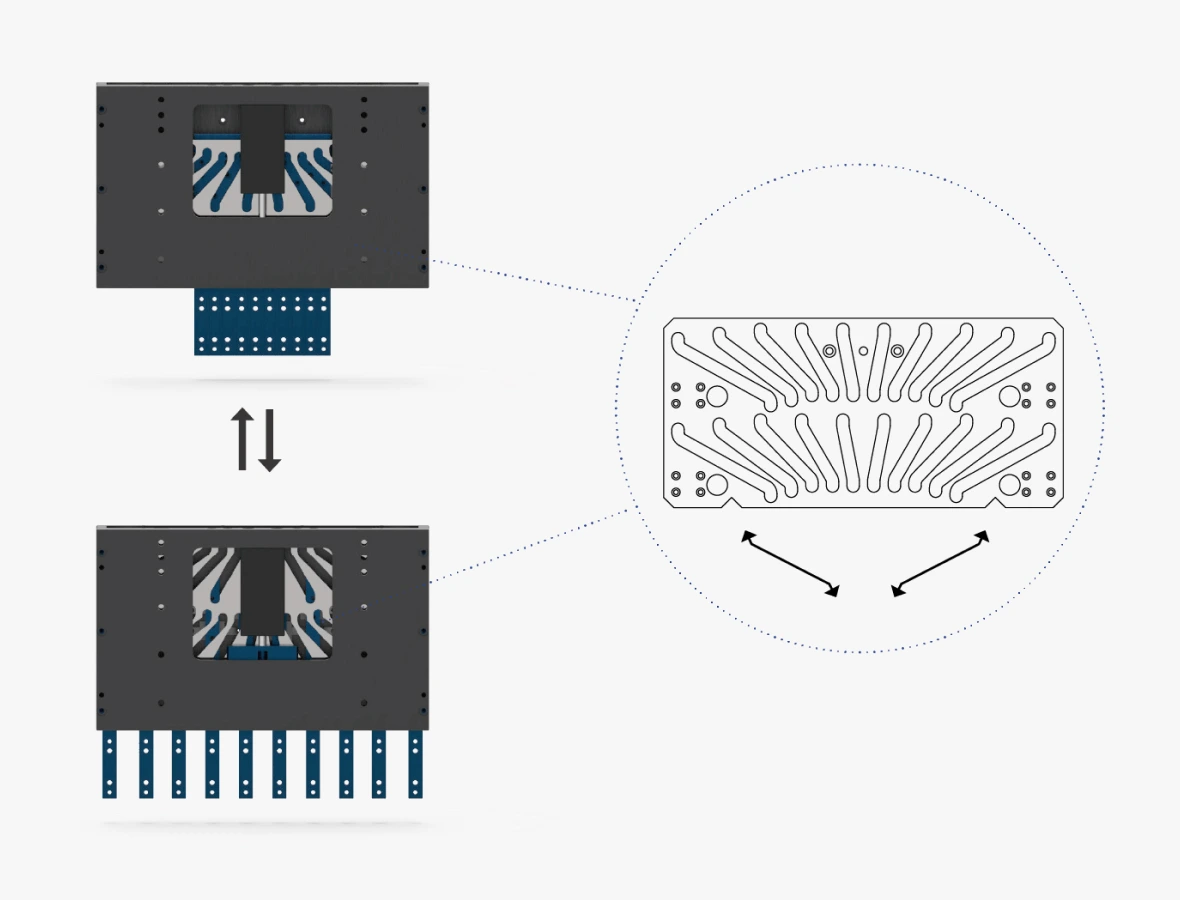

Funktionsprinzip der Verstellung
Ein variabler Kopf, der eine Plattenkamera anwendet (Plate CAM). Um die Präzision herkömmlicher Platten-CAMs zu ergänzen, wurde das proprietäre Toleranzmanagement-Design (und die Bearbeitung) von PSMP angewendet. Je nach CAM-Design ist eine Umrechnung in gleichen oder ungleichen Abstand möglich.
