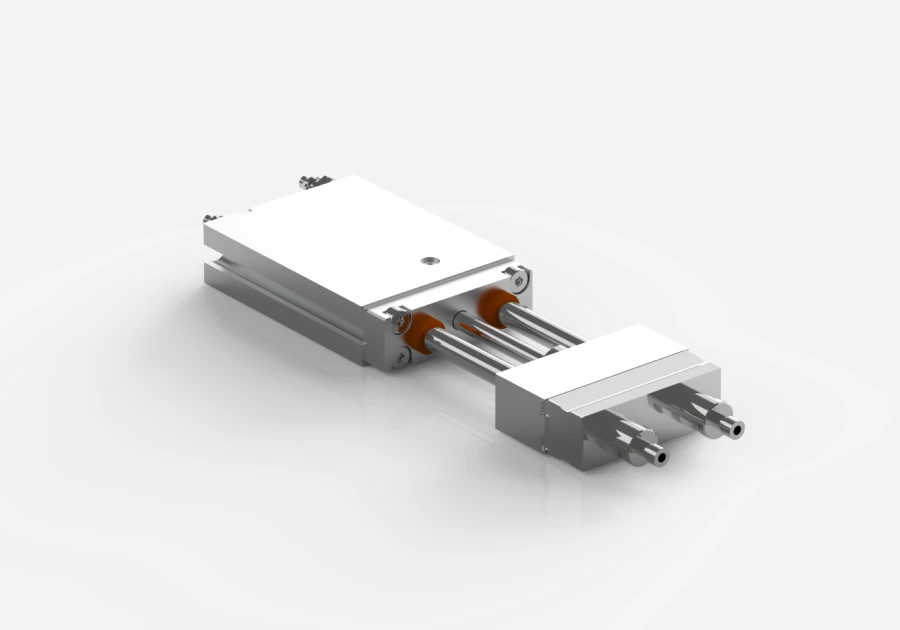

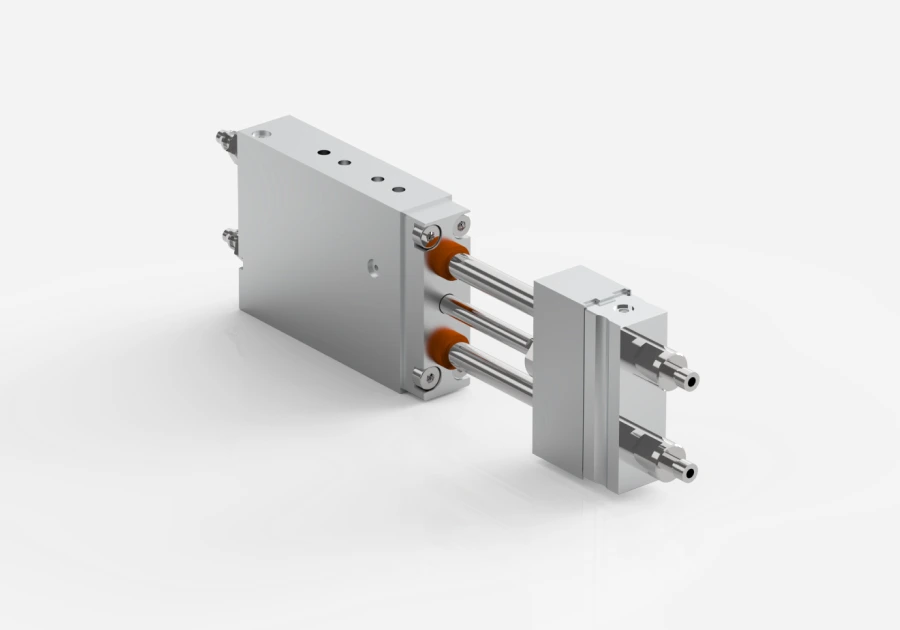

Magnet one-touch Picker cylinder
Merkmale
Ein Magnet-Picker mit Ein-Touch-Mechanismus, bei dem sich der Endeffektor je nach Form des aufzunehmenden Werkstücks leicht austauschen lässt.
In der Produktionslinie, in der die Arbeitsumgebung oder die Anforderungen oft geändert werden, kann die Arbeitseffizienz stark steigen.
Die ölfreie Präzisionsführung schützt das Gehäuse des Halbleiterbauteils vor ölbedingten Schäden.
Auto Switch kann als Option ausgewählt werden.
Technische Daten
| Merkmal | Spezifikation |
|---|---|
| Theoretischer Schub | Leistung: 0.57 ~ 1.4 (kgf) Rückseite: 0.43 ~ 1.0 (kgf) |
| Betriebsmedium | Trockene Luft |
| Abmessungen | 30.0(W) X 99.6(H) x 10.0(T) (mm) |
| Gesamtmasse | Ungefähr 56 g |
| AIR PORT | Ø2, Ø3.2, Ø4(fakultativ) |
| Betriebsart | doppeltwirkend |
| Pufferweg und -kraft | 1) Länge: 2mm 2) Kraft: 170g ±15% (bei 1mm Anpressung) |
| Vakuumnippel | M3 TAP |
| Positionsgenauigkeit | ±0.1mm |
| Arbeitsdruckbereich für die Auf- und Abbewegung | 2bar ~ 5 bar |
| SENSOR | AUTO SWITCH |

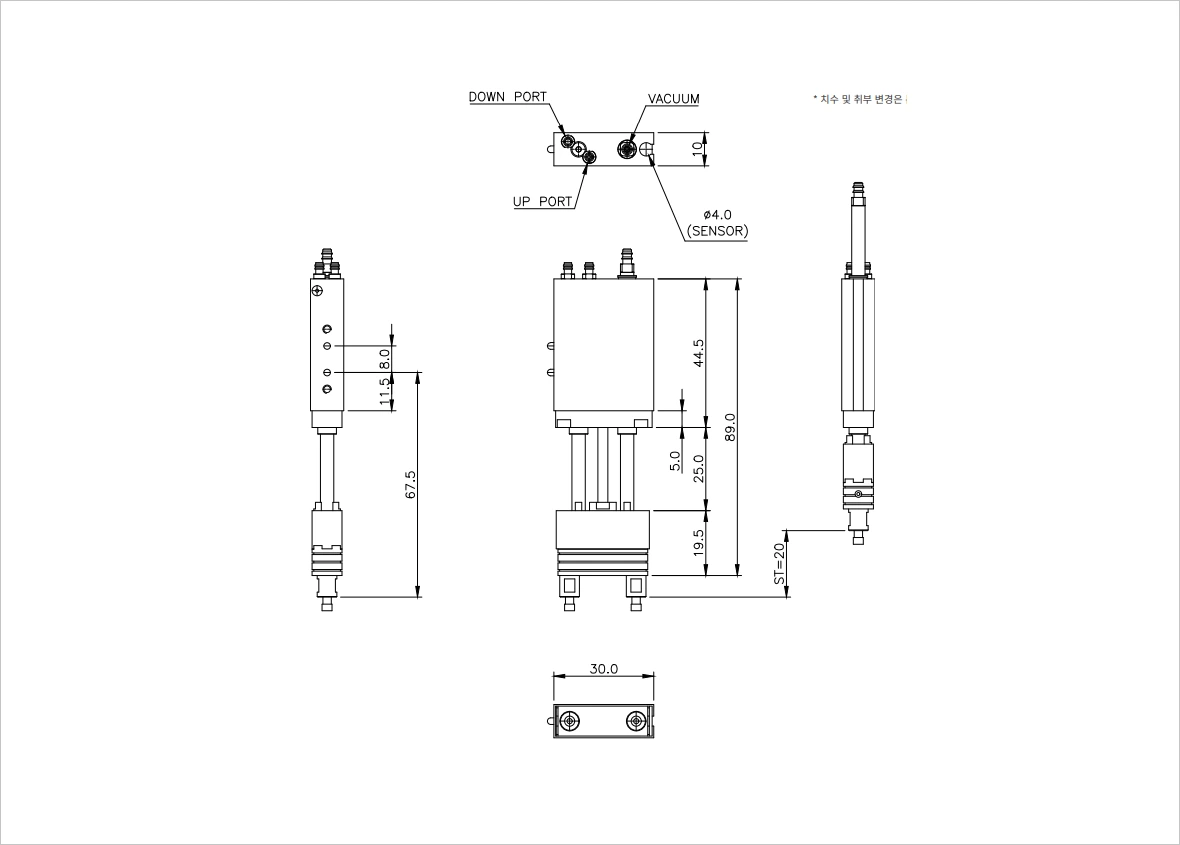

Maßzeichnung
Bestellnummern
Hauptmerkmale

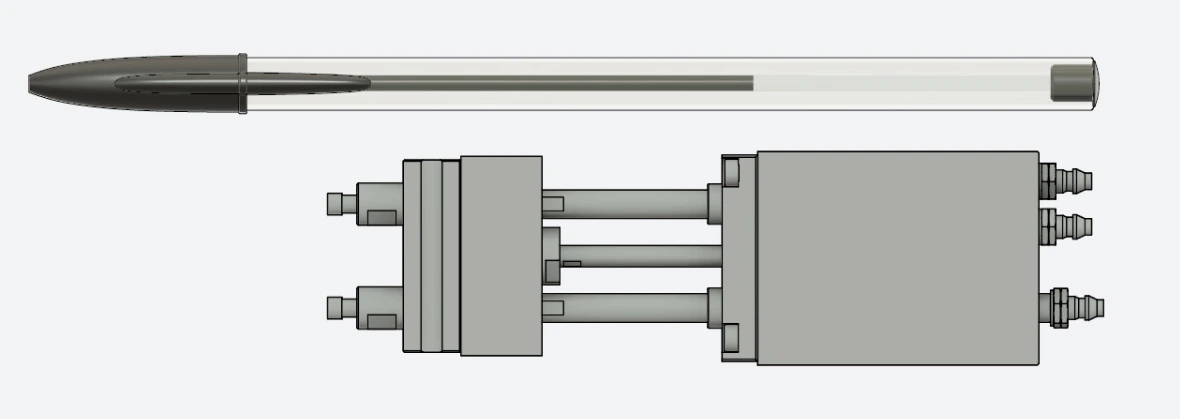

Kompakte mechanische Konstruktion
Wir haben ein kompaktes Design, das auf Fertigungsumgebungen spezialisiert ist, die hohe Leistung und präzise Bewegungen auf engstem Raum erfordern. Um eine hohe Arbeitspräzision und Stabilität zu gewährleisten, maximieren Sie die Raumausnutzung.

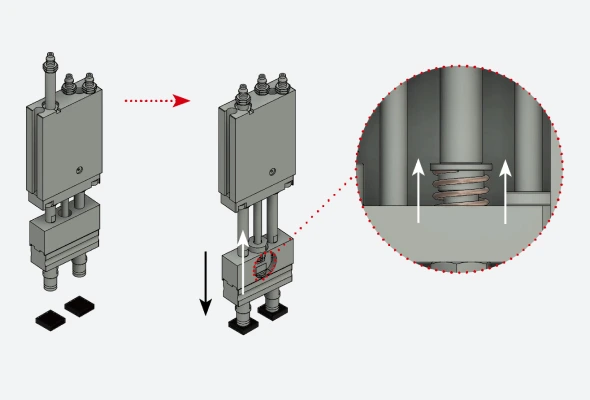

Integrierte Federdämpfung
Im Inneren des Mechanismus ist ein Federpuffer integriert, der die beim Aufnehmen auf das Werkstück wirkenden Stöße minimiert und eine Einstellung des Anpressdrucks ermöglicht.

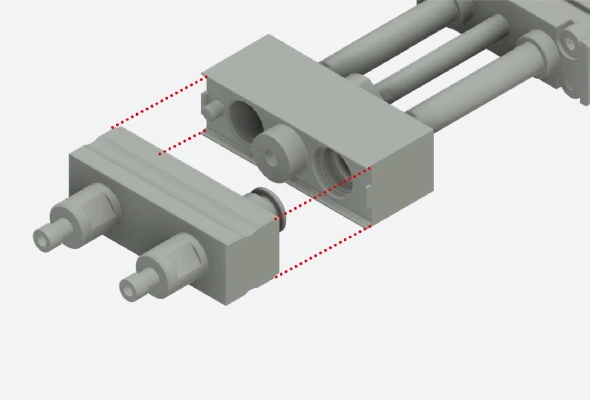

Magnetische One-Touch-Ausführung
Der Endmonteur ist so konzipiert, dass er mit einem Berührungstyp mit Magnet leicht abnehmbar ist. Die Produktionslinie trägt wesentlich dazu bei, Zeit beim Handling verschiedener Produkte zu sparen.
Ölfreie Präzisionsführung
Der Pickerzylinder ist ölfrei und mit einer Führung aus Spezialmaterial ausgestattet, die vor Ölleckagen schützt.

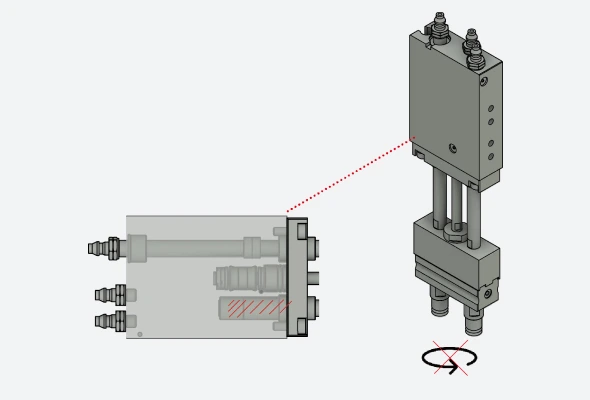

Verdrehsicherung
Es soll verhindern, dass sich die Wellenspitze während des Transports fein dreht, wodurch das Phänomen minimiert wird, dass der POCKET nicht genau haftet.
