CAD-basiertes Modell, ohne Geometrieänderung aus den gelieferten STEP-Dateien (beide Betriebszustände) konvertiert. Oberflächenfarben dienen nur der Orientierung und zeigen nicht die tatsächliche Oberfläche.

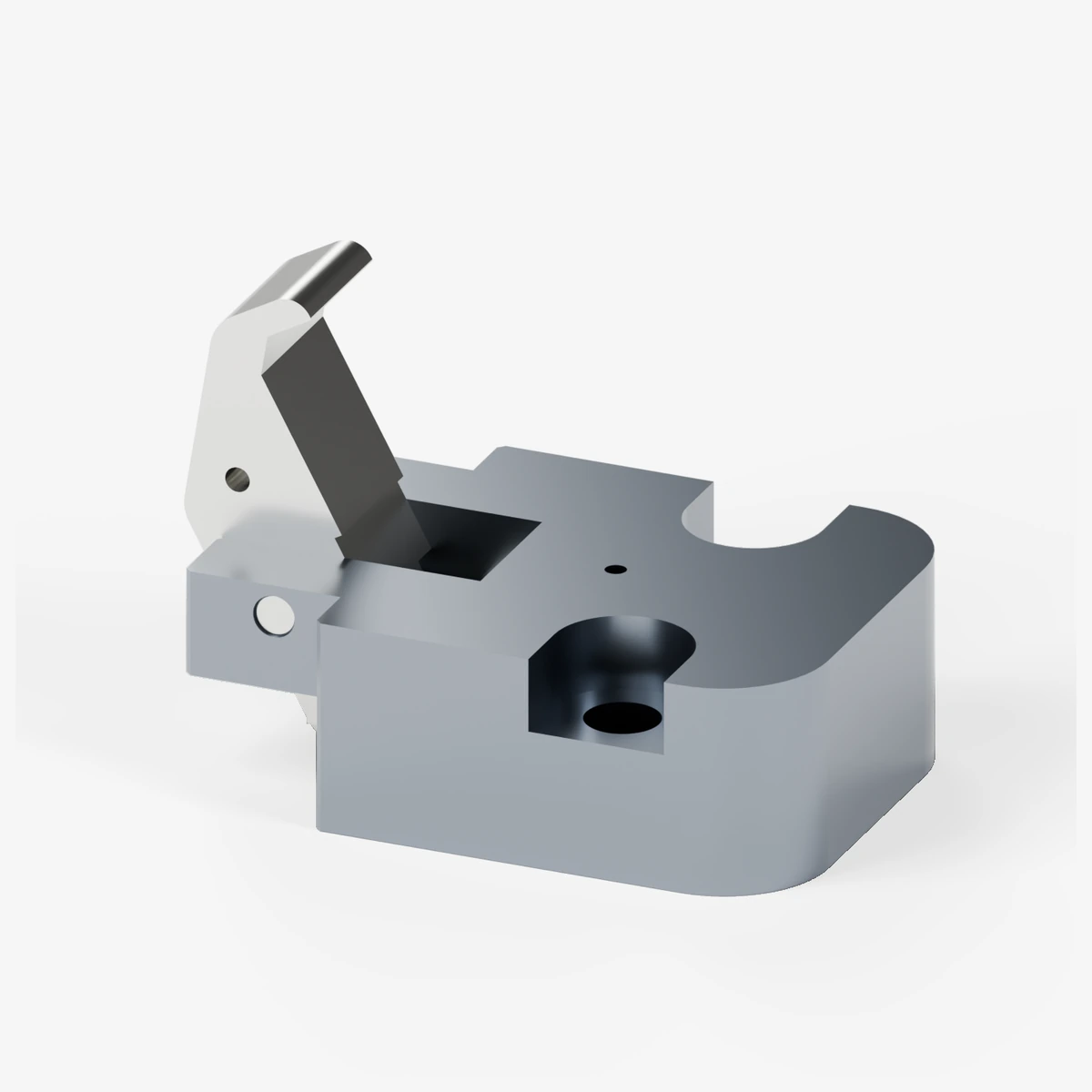

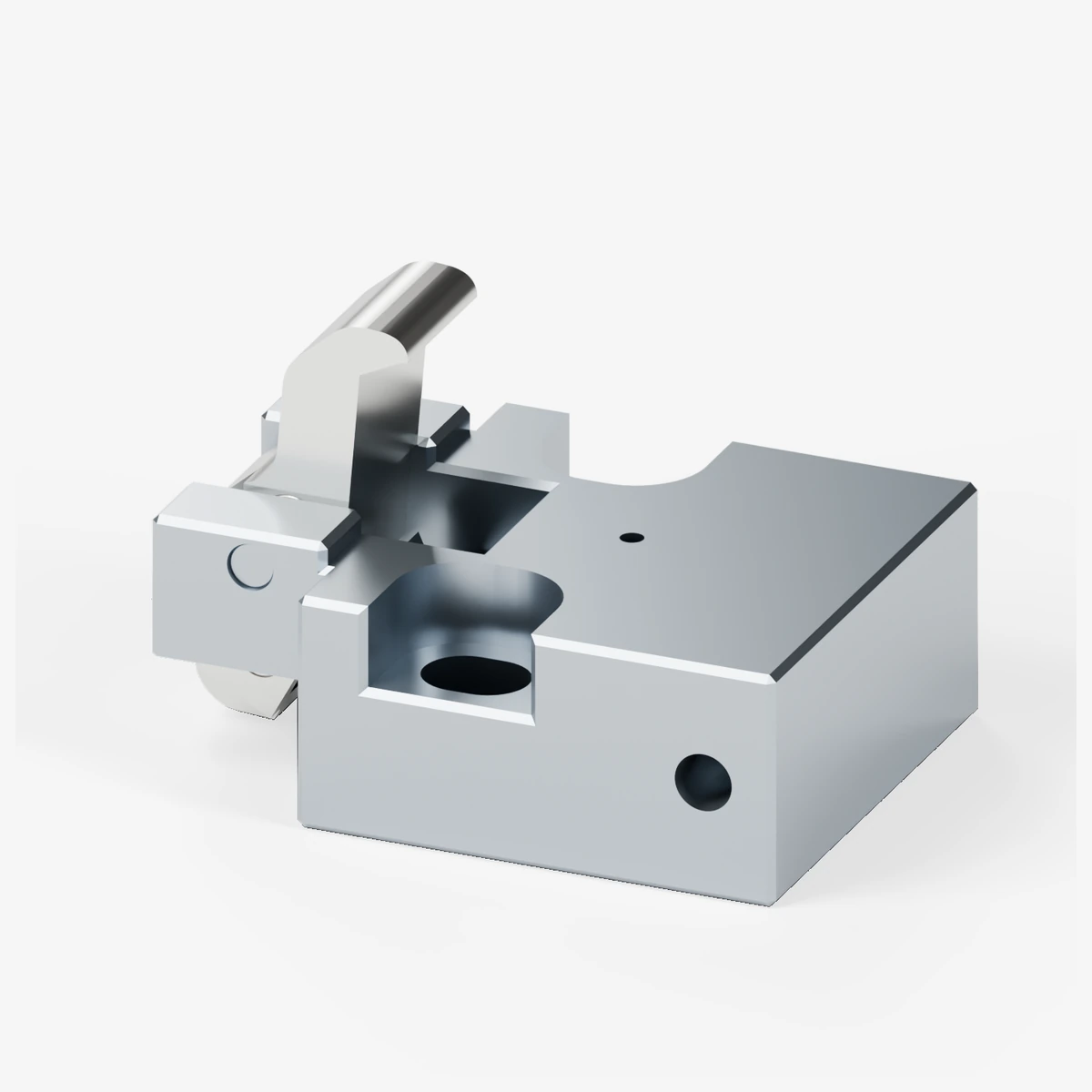

PS-LTC-06
Verriegelungszylinder · Fitting-Typ — Anschluss über Luftfitting
Endgültige Spezifikationen richten sich nach den freigegebenen Zeichnungen. Traykontaktteile wie die Klinkenform sind auf Anfrage anpassbar.

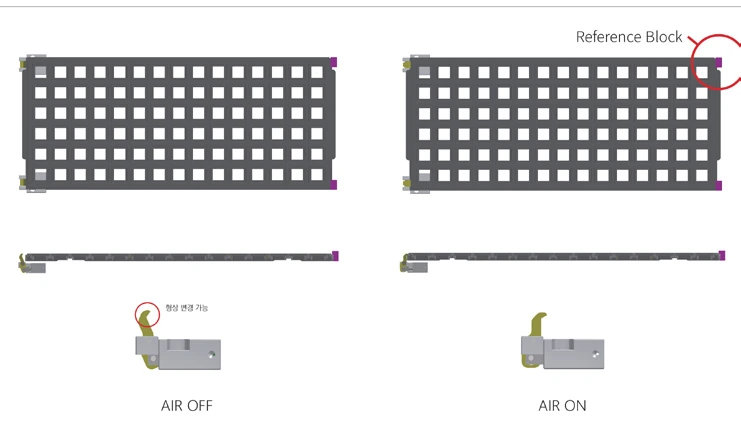

Funktionsprinzip
Verriegelungszylinder
Bei AIR ON dreht sich die Klinke und drückt den Trayrand zur Fixierung; bei AIR OFF löst die Federrückstellung. Die Klinkenform kann an das Tray angepasst werden.
Merkmale
- Drehklinke fixiert den Trayrand
- Klinkenform anpassbar

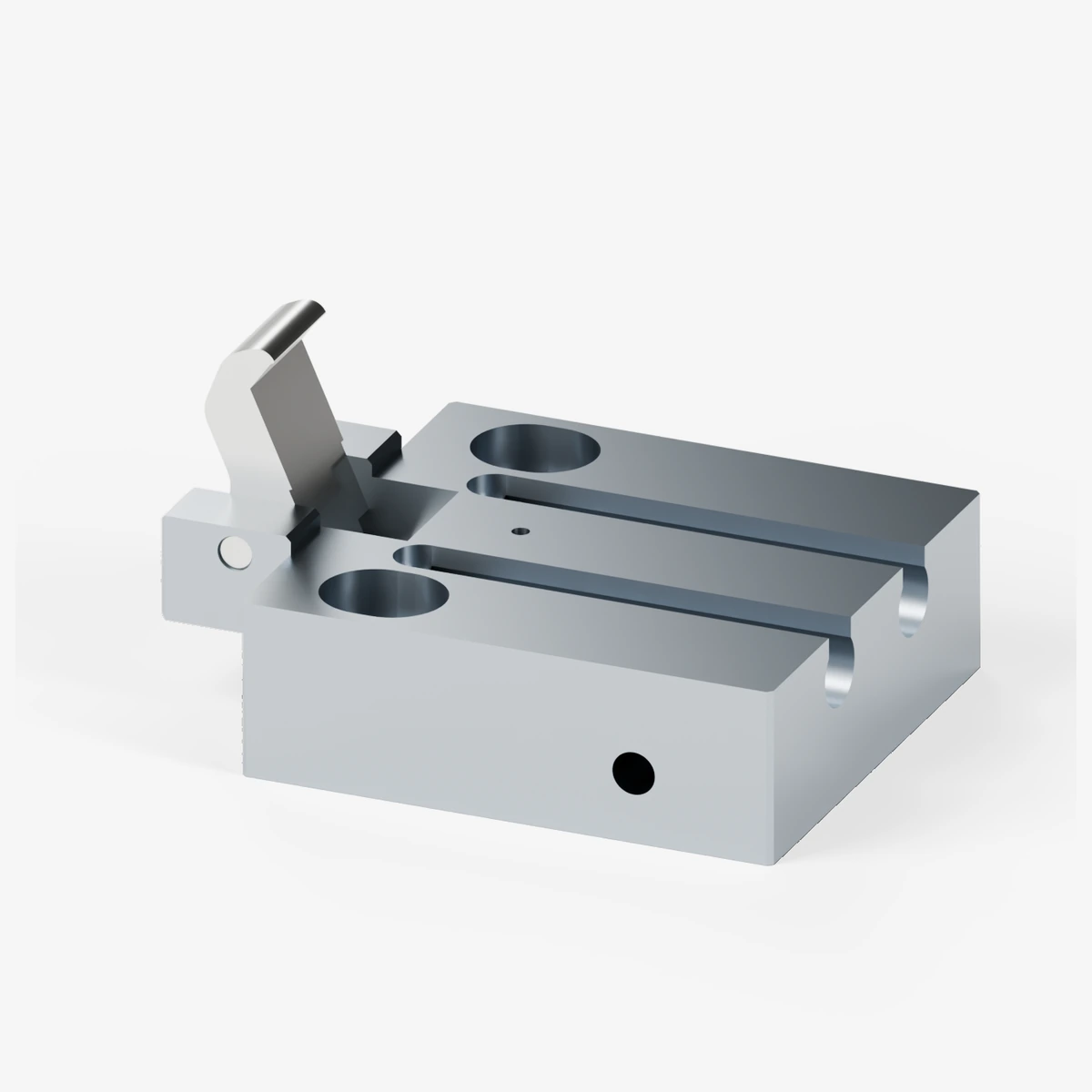

- Drei Versionen: Fitting, Autoschalter und Manifold
- Hält das Tray am Referenzblock ausgerichtet
Spezifikationen
Aus Katalogseite 11 · Trayfixierung und Auszugssicherung
| Modell | PS-LTC-06 |
|---|---|
| Typ | Fitting-Typ |
| Betätigung | Einfachwirkend |
| Zylinderbohrung | Ø6 mm |
| Hub | – |
| Betriebsdruck | 3~5 bar |
| Theoretische Kraft · vor | – |
|---|---|
| Theoretische Kraft · zurück | – |
| Luftanschluss | M3 TAP THRU / AIR SUPPLY HOLE Ø1.0 |
|---|---|
| Befestigung | 2-M3 C’B |
| Abmessungen (B × T × H) | 28.00 × 21.00 × 19.60 mm |
|---|
- Den nicht genutzten Luftanschluss auf einer Seite verschließen.
- Die Klinkenform kann nach Trayspezifikation gefertigt werden.
Maßzeichnung
Maßzeichnung aus dem Katalog. Vollständige Maße finden Sie in der 2D-Zeichnung (DWG und PDF) unten.
