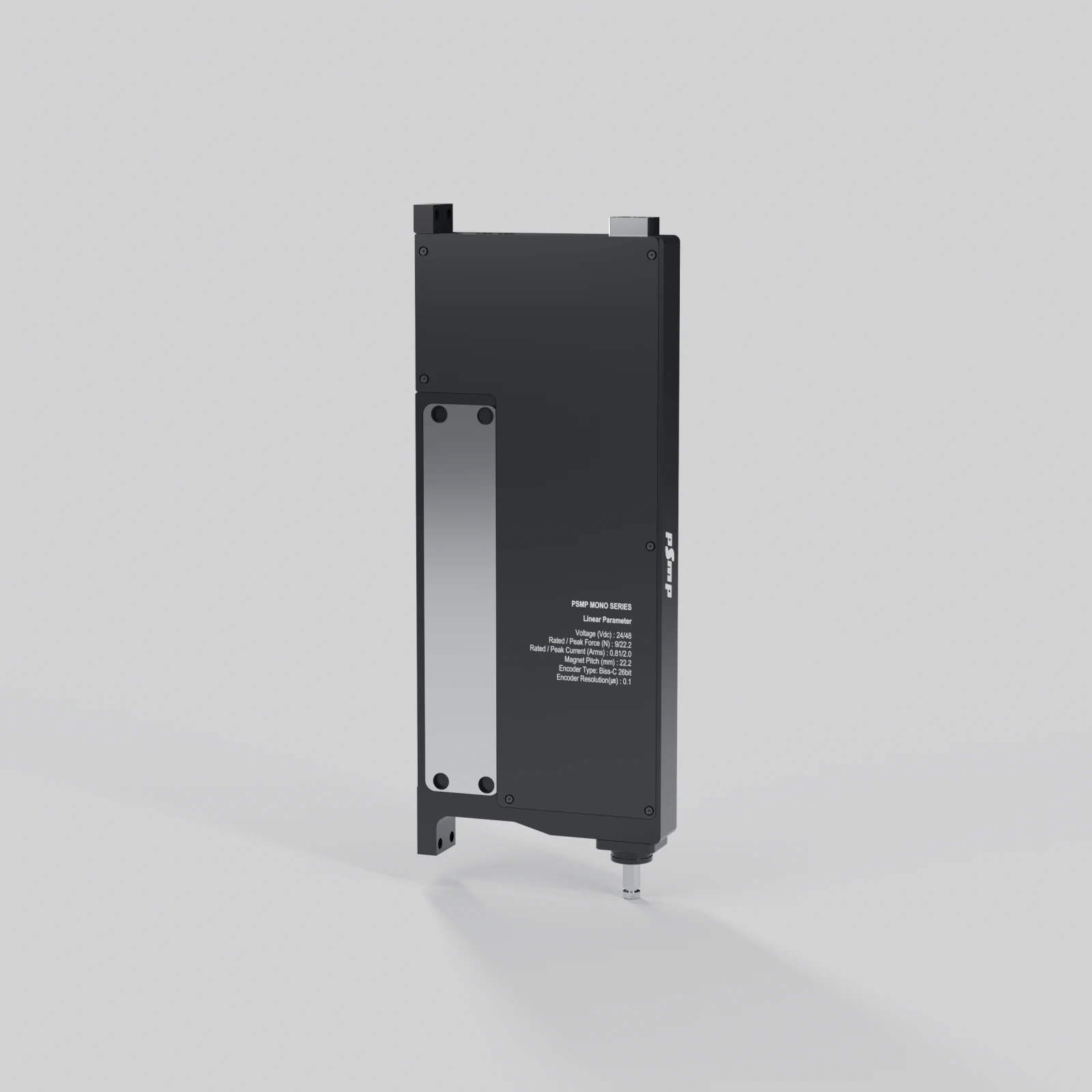

MONO 14.8T
Ein einachsiger Linear-Picker mit 40 mm Hub und 9 N Nennkraft.
Unternehmenszertifizierungen
- ISO 9001Qualitätsmanagement
- ISO 14001Umweltmanagement
- ISO/IEC 27001Informationssicherheitsmanagement
- ISO 45001Arbeits- und Gesundheitsschutzmanagement
3D-Modell und STEP-Datei basieren auf dem regulären CAD-Stand 02. Die angegebene Gehäusehöhe und die vollständige CAD-Gesamthülle beziehen sich auf unterschiedliche Messgrenzen. Prüfen Sie den gewählten Schafttyp und die Einbausituation anhand einer freigegebenen Zeichnung.
Technische Details für Ihre Konstruktion.
Endgültige Spezifikationen richten sich nach den freigegebenen Zeichnungen.
| Modell | MONO-14.8T-40ST |
|---|---|
| Antriebskonfiguration | Linearmotor, Z-Achse |
| Gehäusebreite | 14.8 mm |
| Hub | 40 mm |
| Gehäusetiefe | 74 mm |
| Angegebene Gehäusehöhe | 187 mm |
| Gesamtmasse | 440 g |
| Nennkraft, Z-Achse | 9 N |
| Motorspannung | 24/48 V DC |
| Positionswiederholgenauigkeit, Z-Achse | ≤ 1 μm |
| Encoderauflösung, Z-Achse | 0.1 μm |
Die Nennkraft schließt die Absturzsicherungsfeder und das Gewicht beweglicher Teile aus. Angegebene Gehäusehöhe und CAD-Hüllkontur beschreiben unterschiedliche Grenzen.
Technische Dateien abrufen.
Vor der Auswahl Ihres Pickers.
Kann ich die 3D-Abmessungen für die Fertigung verwenden?
Das 3D-Modell dient der Bewertung. Seine Hüllkontur umfasst Wellen und Vorsprünge und kann von den Gehäuseabmessungen abweichen. Verwenden Sie für Fertigung und Bestellung die von PSMP freigegebenen Zeichnungen.
Wie prüfe ich Welle und Düse?
Typ 01 hat ein Innengewinde in der Welle; Typ 02 verwendet einen äußeren O-Ring. Prüfen Sie bei kundenseitig gefertigten Düsen die Wellentoleranzen und die Befestigung.
Benötigen Sie Pinbelegungen oder Kabeldokumentation?
Pinbelegungen können sich innerhalb einer Produktfamilie je nach Strom und Spannung unterscheiden. Fordern Sie vor der Kabelkonfektion die modellspezifische Pinbelegung und Kabelzeichnung an.
