FORCE-X 系列

取放器

产品特点

ZR 运动取放器，Z 轴由电机驱动，θ（R）轴可控。

配备超高输出直线电机，适用于高推力压合和重物搬运。

适用于整合复杂工序或粘接等特殊工序。

产品咨询

主要特点

高推力电机

随着 HBM 集成度不断提高，以及中介层和芯片封装面积增大，稳定搬运更大、更重封装件的重要性日益提升。FORCE-X 配备高输出直线电机，支持稳定搬运较大、较重的封装件。

配备可施加较大压力（1kg~15kg）的高推力电机。 适用于贴装、拆卸和粘接等需要高压力的工序。

即使对产品施加较大压力，柔性着陆功能也能根据工件厚度控制极轻的初始接触力。

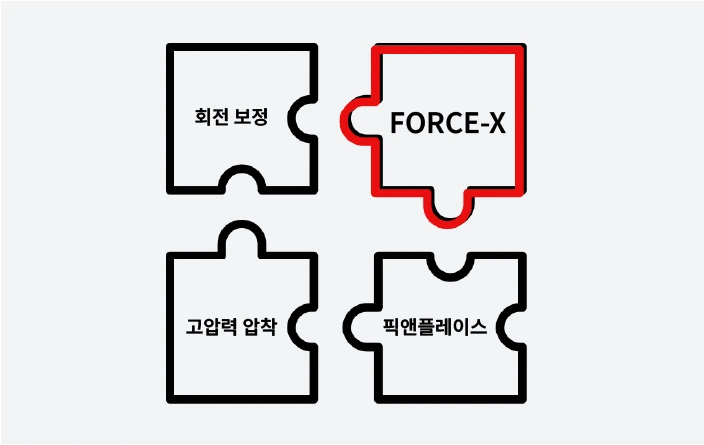

多工序整合

通过 FORCE-X，可将精密旋转、高压压合以及 Pick & Place 工序整合为一道工序。 有助于设备小型化并降低成本。

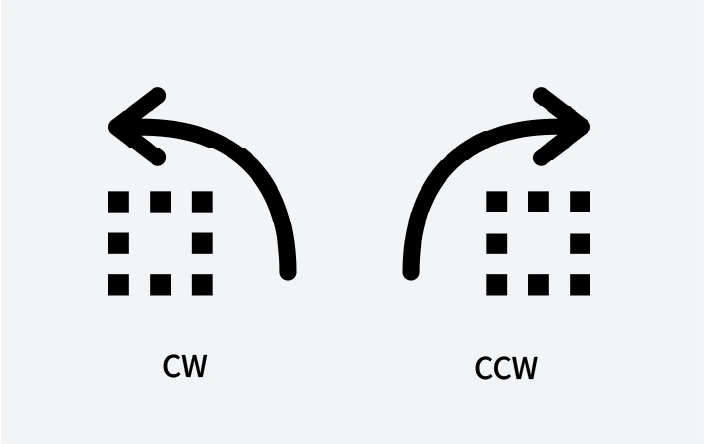

旋转伺服控制

可向正向和反向旋转 360°。 工件可精准定位于目标位置，重复精度为 0.01° 或更高。

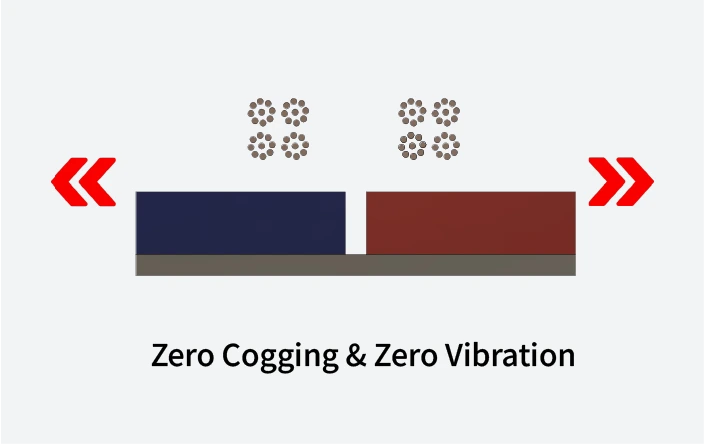

无齿槽效应、无振动、无回程间隙

PMSM 电机可消除齿槽效应、振动和回程间隙。

* 什么是 PMSM 电机？ PMSM（永磁同步电机）是一种高效率、高性能的永磁同步电机，在 BLDC 电机中具有最高的转矩密度和出色的控制性能。它是新一代电机，可降低能耗并延长使用寿命。

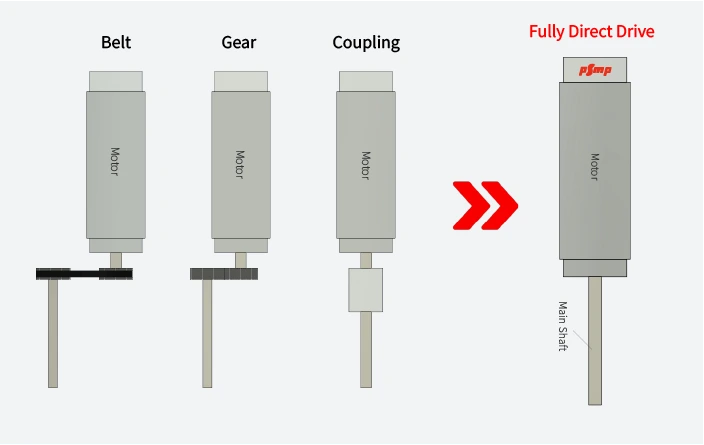

直驱系统

不使用可能影响产品精度的皮带、齿轮或联轴器。取放器轴直接连接电机旋转轴，可实现极高精度，并在长期使用后保持稳定性能。

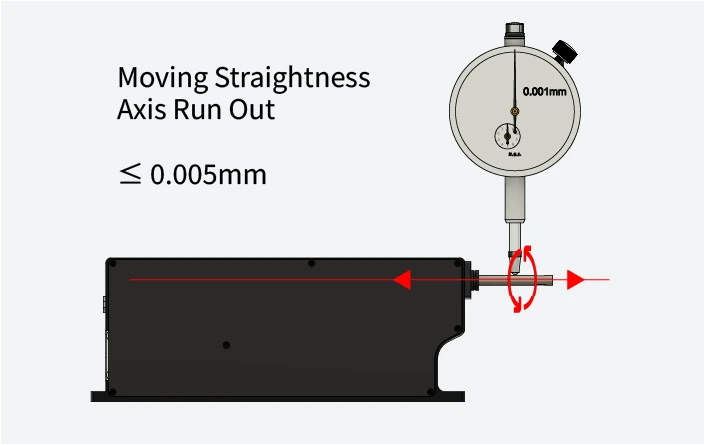

直线度与跳动控制

对轴在运动过程中的直线度和跳动进行严格控制，并在出货时提供认证。 测量数据以测试证书形式提供。

运动直线度：±0.005mm 旋转跳动：±0.005mm * 如需更高规格，请联系我们。

定制化

可根据客户要求定制规格、颜色、行程等。 通过接口板安装微控制器，还可增加多种功能。

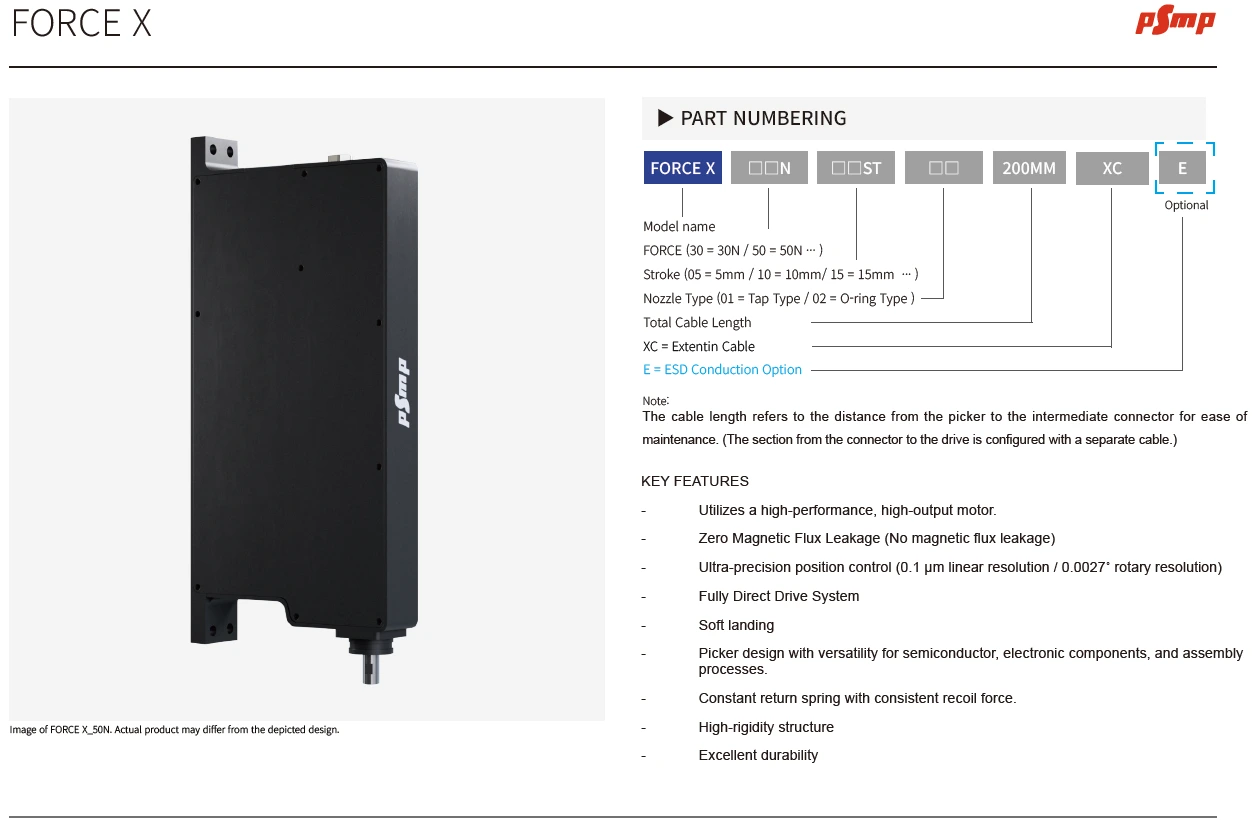

订购编号

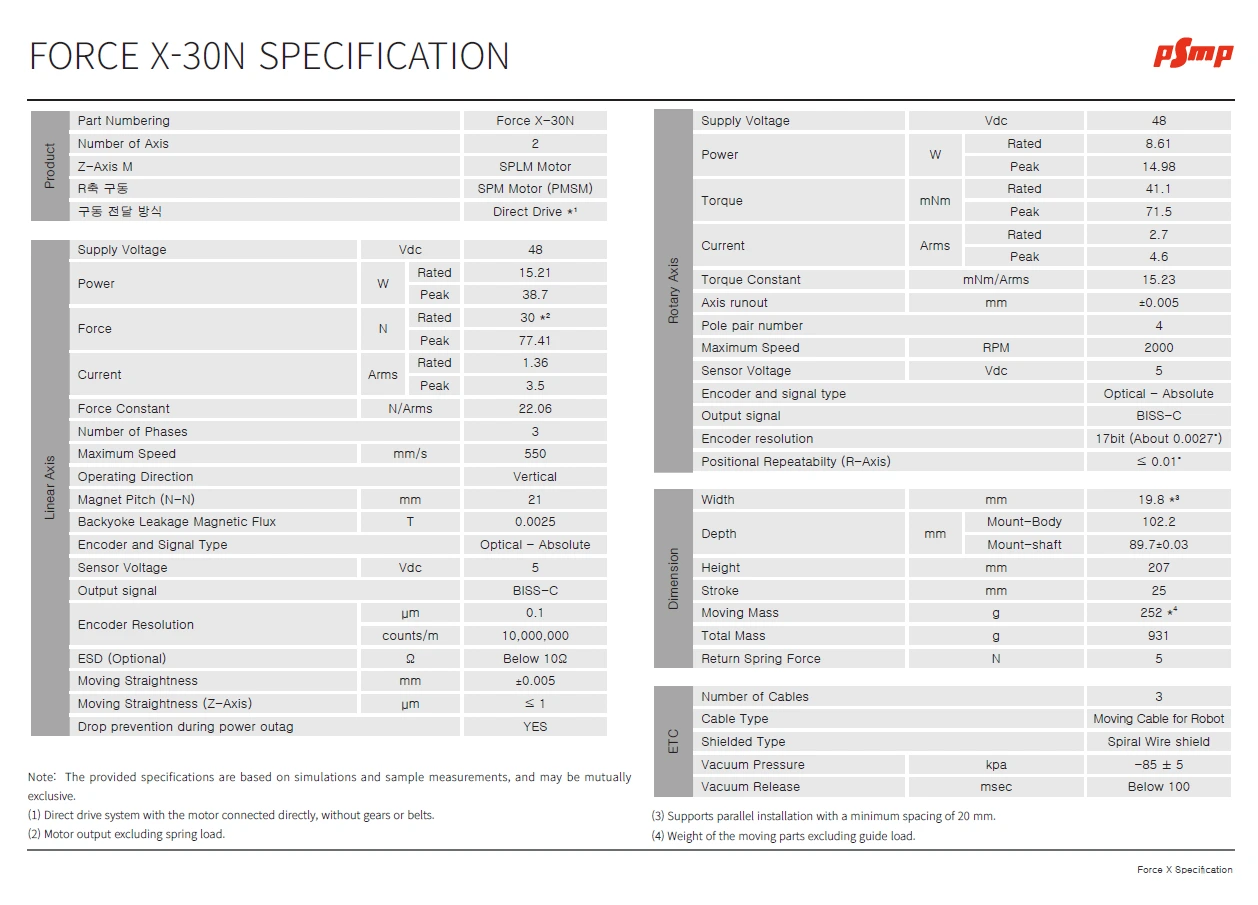

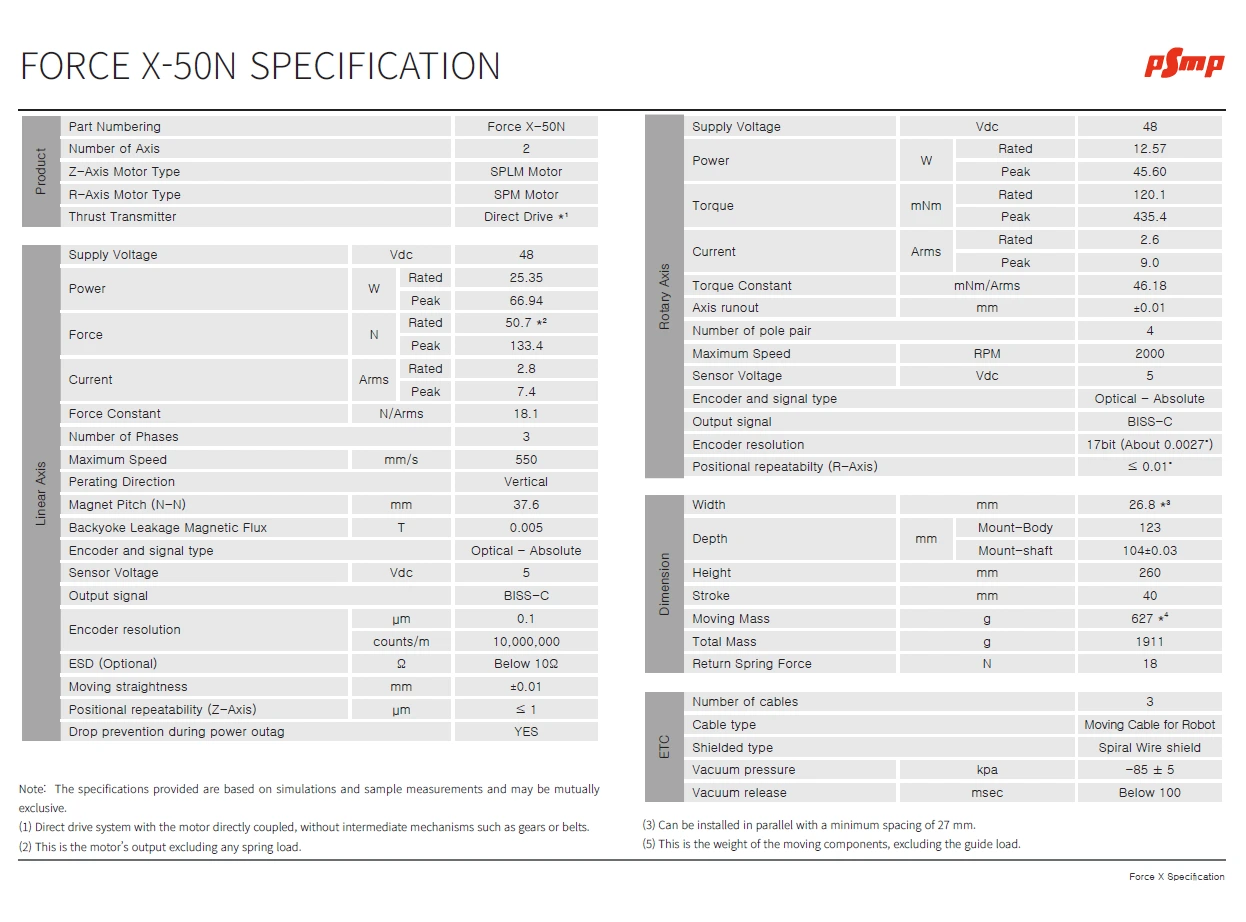

技术资料

请下载下方 2D 图纸，查看产品规格。

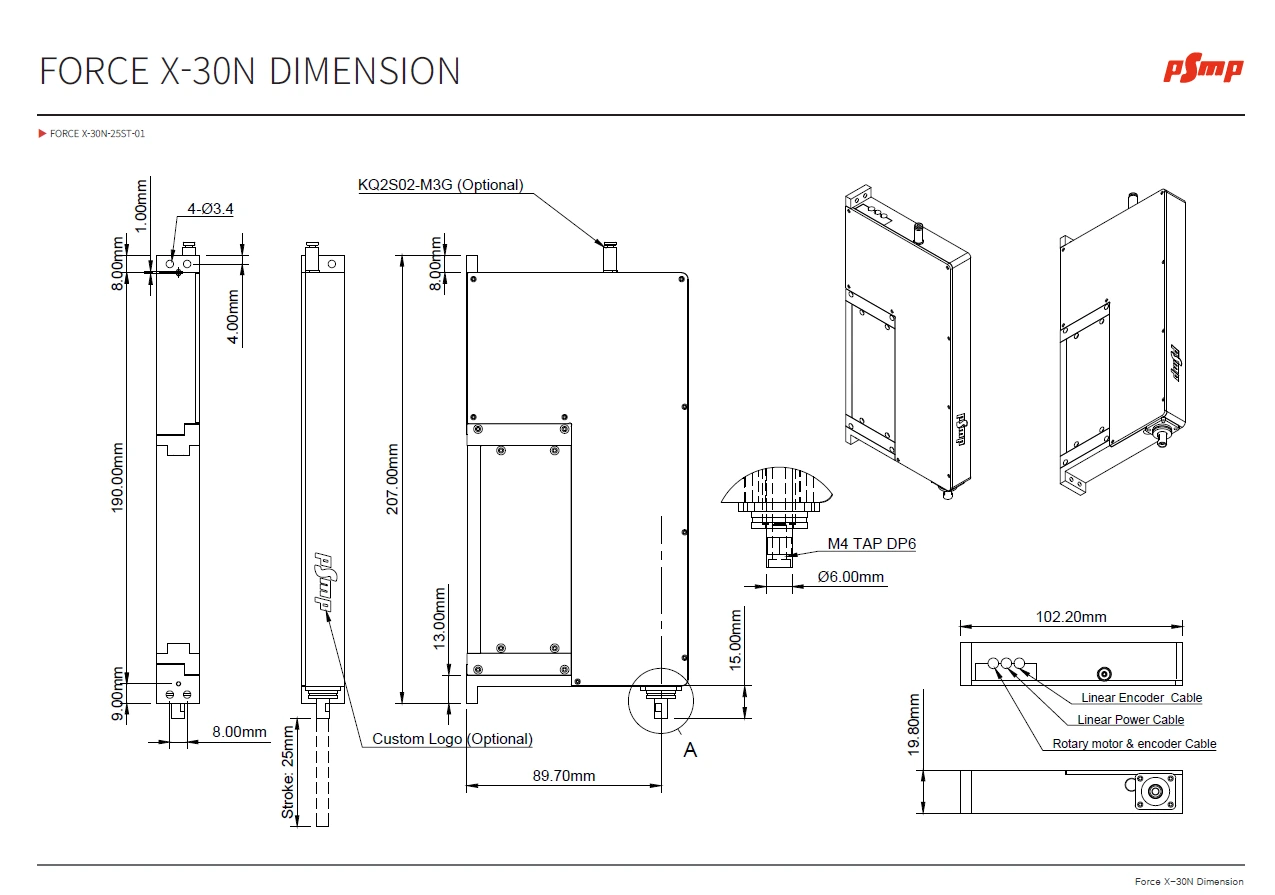

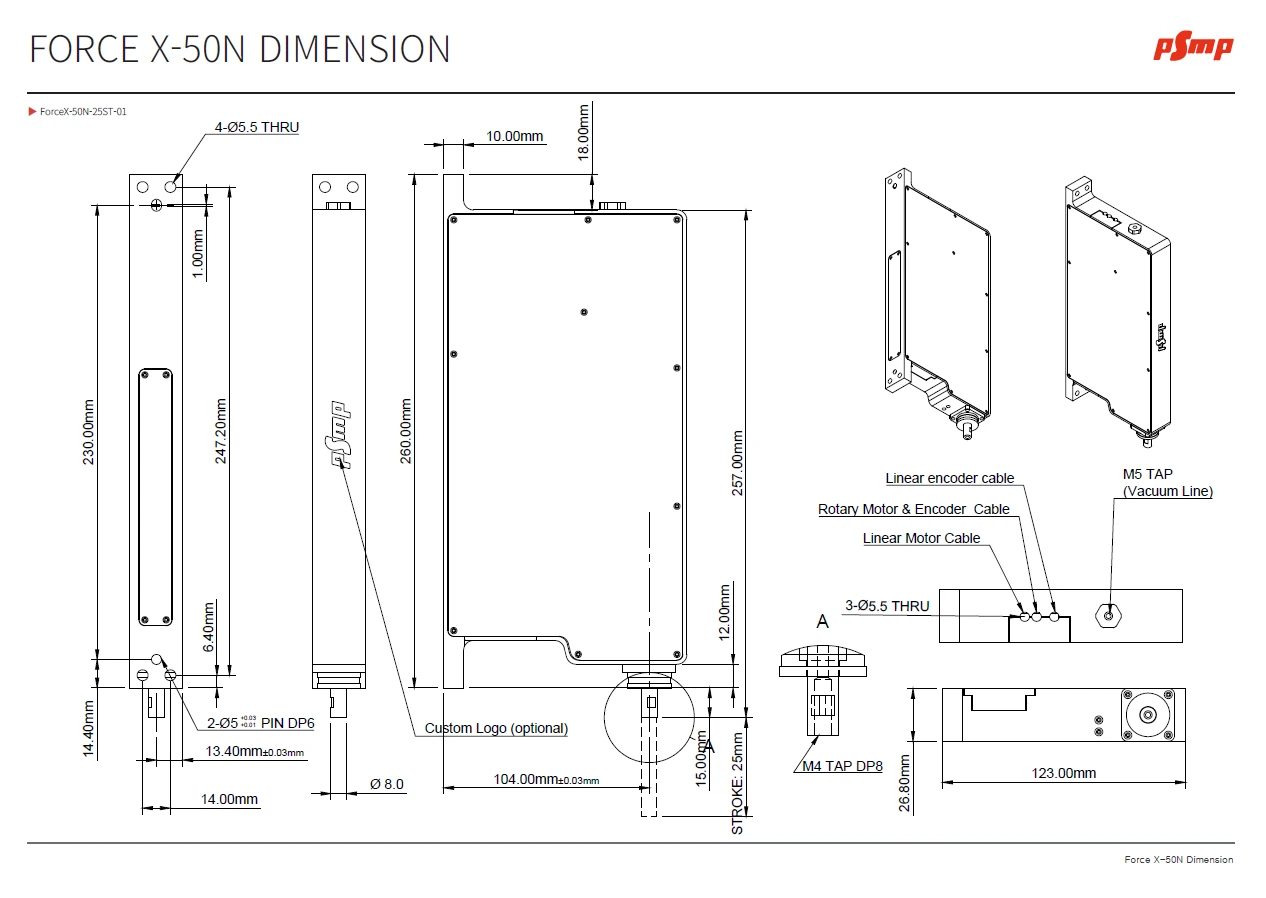

外形尺寸图

其他料号的图纸请另行咨询。
