CAD 完整外形: 28.5 × 36 × 10 mm
由供应的 STEP（两种动作状态）未修改形状直接转换的 CAD 基准模型。表面颜色仅供外观参考，不代表实际表面处理。

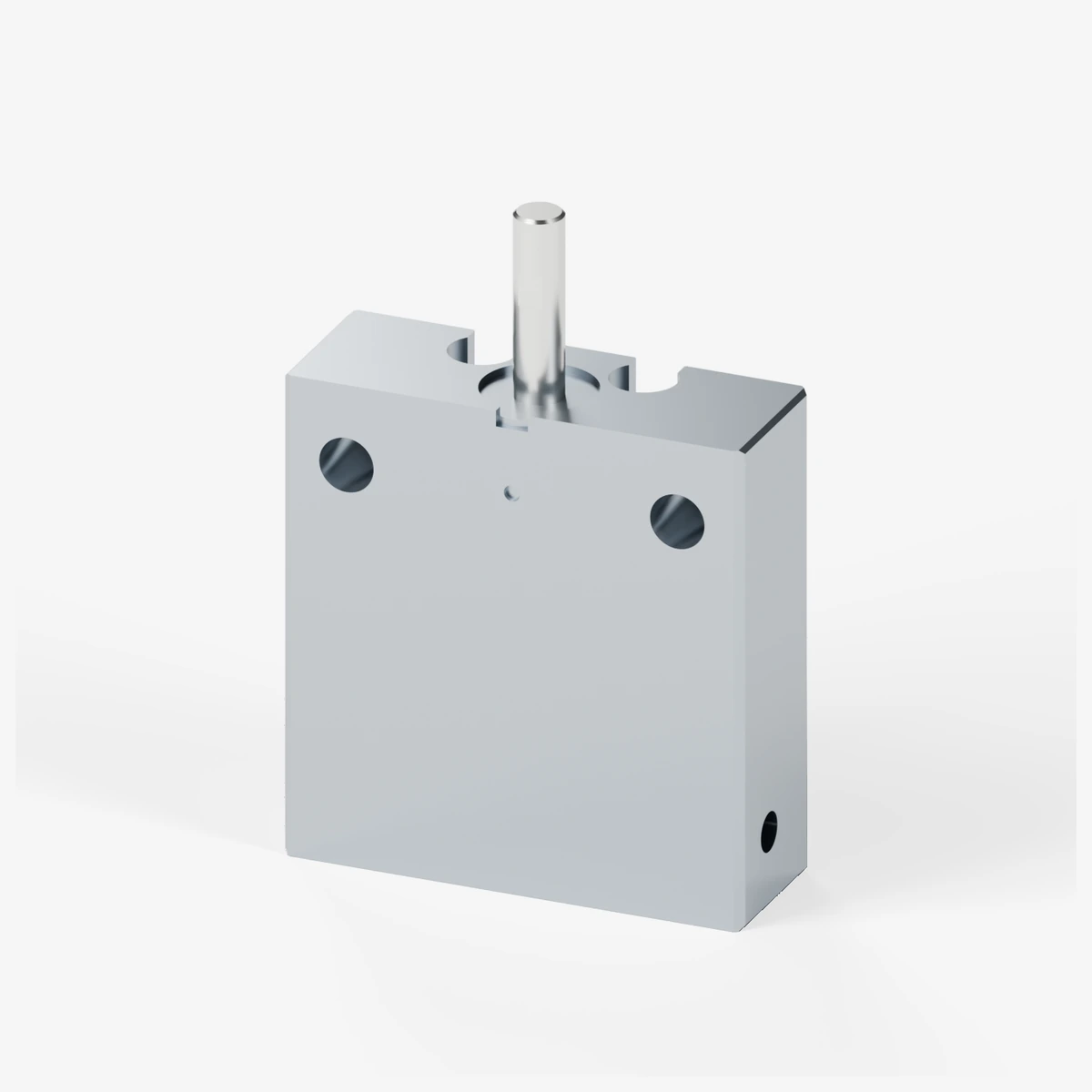

PS-SAC-0605-AS
对位气缸・单杆・单动・传感器槽 — 1 支推杆，弹簧复位，自动开关槽
5 mm行程
Ø6 mm气缸内径
3~5 bar使用压力
单动
基于原始 STEP 的 3D 模型 · 可切换两种动作状态
提供 2D DWG・PDF・3D STEP
设计定案前确认
最终规格以批准的图纸为准。 闩锁形状等托盘接触部位可定制。
动作原理
对位气缸
前进时推杆将托盘推向 Reference Block 对位，后退时释放托盘。可按单/双杆、单动/双动、有无传感器槽从 5 种中选择。
特点
- 贴紧 Reference Block 对位
- 可选单杆・双杆型
- 可选单动（弹簧复位）・双动
- 自动开关传感器槽机型（对应 SMC D-M9B）
规格
目录第 16 页 · 托盘位置对位
| 型号 | PS-SAC-0605-AS |
|---|---|
| 类型 | 单杆・单动・传感器槽 |
| 动作方式 | 单动 |
| 气缸内径 | Ø6 mm |
| 行程 | 5 mm |
| 使用压力 | 3~5 bar |
| 理论推力・前进 | 0.865~1.44* kgf |
|---|---|
| 理论推力・后退 | 弹簧复位 kgf |
| 气口 | M3 TAP DP7 |
|---|---|
| 安装 | 2-M3 C’B |
| 传感器 | 自动开关槽（对应 SMC D-M9B） |
|---|---|
| 自动开关 | 另售 |
| 外形 (W × D × H) | 28.50 × 10.00 × 36.00 mm |
|---|
- 使用时请将一侧气口封堵。
- * 以气缸内径 Ø6、使用压力 3~5 bar 为基准的理论计算值，不含弹簧反力与摩擦。
尺寸图
此为目录尺寸图。详细尺寸请下载下方 2D 图纸（DWG・PDF）确认。
