Gang Type Hose Picker cylinder
Feature
ギャングタイプのヘッドに空間効率よく使用可能なピッカーです。
ピッカーのアップ/ダウン時にバキュームホースの動きはありません。
無給油精密ガイドを使用して、オイルによるパッケージの損傷を防止することができます。
製品のお問い合わせ
Technical Data
| 項目 | 仕様 |
|---|---|
| 理論推力 | 前進 : 1.0 ~ 2.5 (kgf) 後退 : 0.76 ~ 1.9 (kgf) |
| UP/DOWN 方式 | DRY AIR |
| サイズ | 16.0(W) X 75.8(H) X 12(T) (mm) |
| 重量 | 約 36g |
| AIR PORT | Ø 2, Ø 3.2 (オプション) |
| 動作方式 | 複動 |
| バッファテンション | 1) Length: 1.9mm 2) Force: 150g ±15% (1mm 加圧時) |
| 真空ニップル | M3 Tap |
| 位置精度 | ±0.1mm |
| 使用圧力範囲 | 2bar ~ 5 bar |
| ESD (TIP~MOUNT) | 10Ω 以下 |

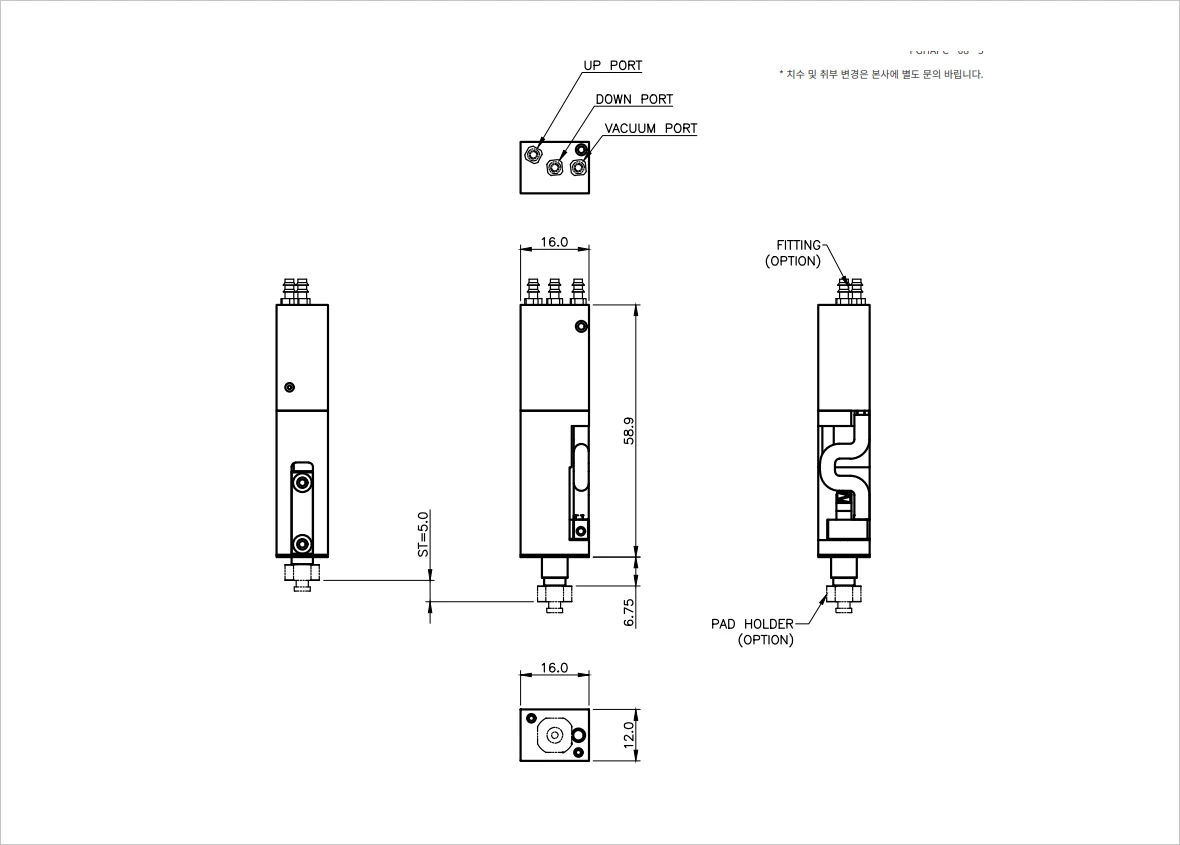

寸法図
受注型番
特徴

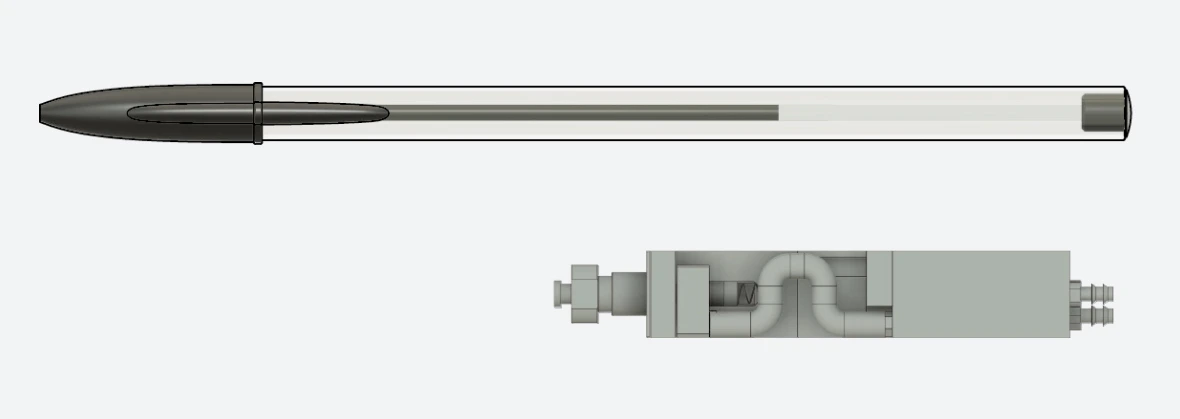

コンパクトな機構設計
限られたスペース内で高い性能と精密な動きが求められる製造環境に特化したコンパクトな設計を採用しています。高い動作精度と安定性を保証し、スペースの有効活用を最大化します。

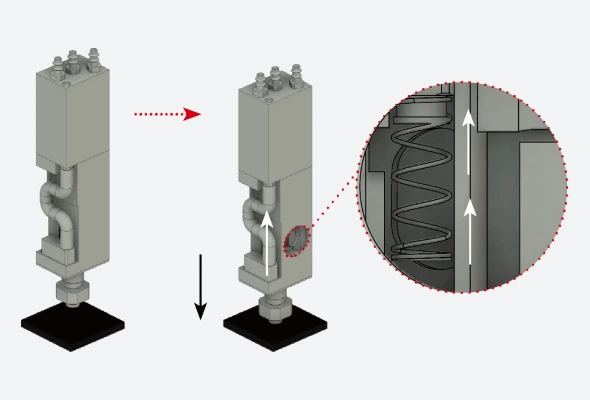

内蔵スプリングクッション
機構内部にスプリングクッションが内蔵されており、ピックアップ時に製品にかかる衝撃を最小限に抑え、押さえる圧力を調整することができます。
回転防止
搬送中にシャフトの先端が微細に回転するのを防ぐように設計されており、ポケットに正確にセットできない現象を最小限に抑えます。

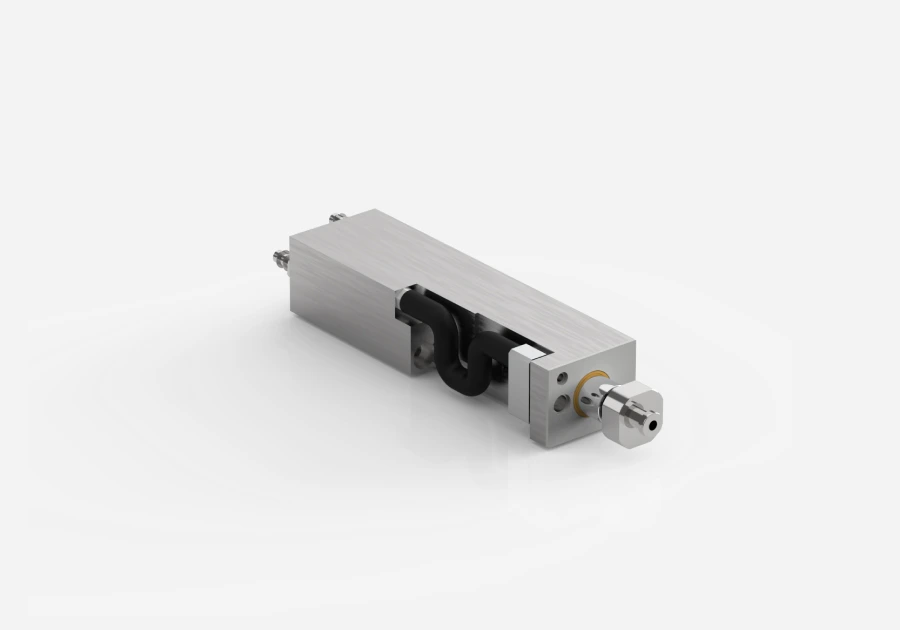

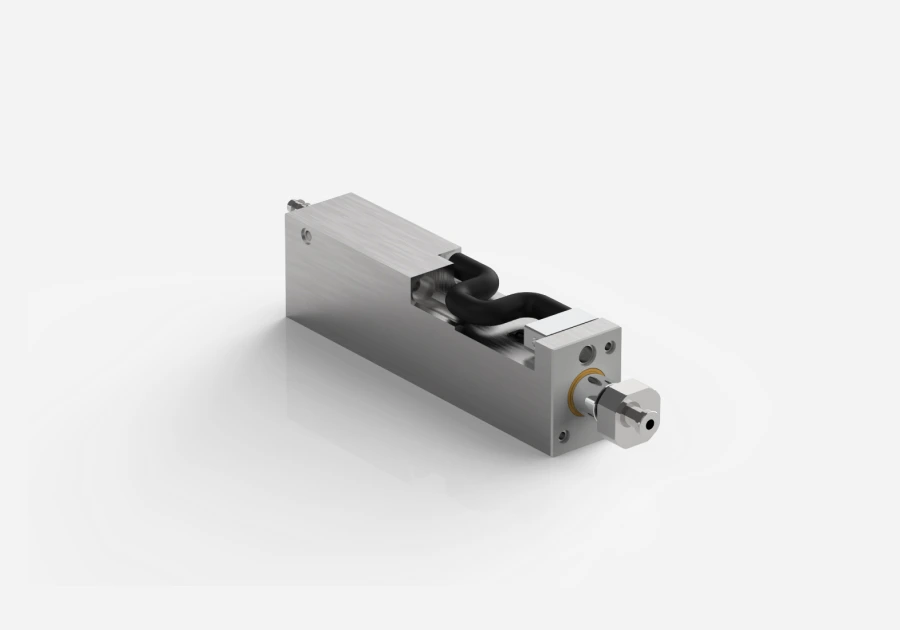

内蔵型真空ホース
真空用フレキシブルホースを内蔵しており、UP & DOWN動作時に外部ホースの動きがありません。

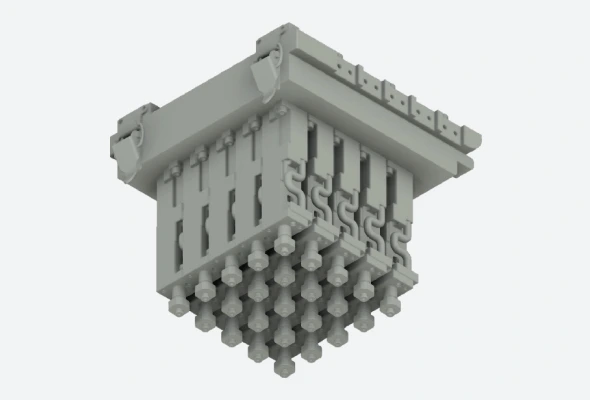

並列性の最適化
非常に高い並列性を持つピッカーデザインで、X軸およびY軸に並列に設置されるギャングタイプのヘッドモジュールに適しています。

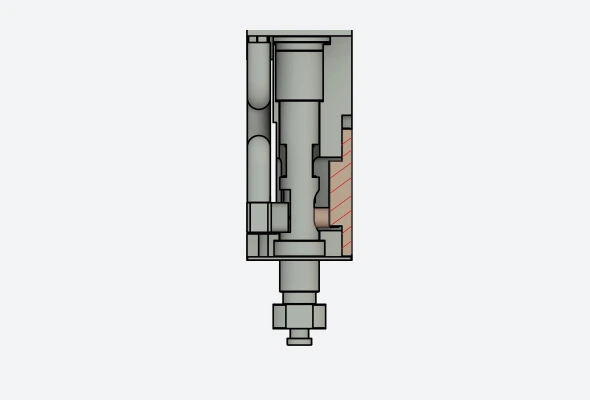

無給油精密ガイド
特殊素材ガイドを採用し、漏れ油から安全な無給油ピッカーシリンダーです。

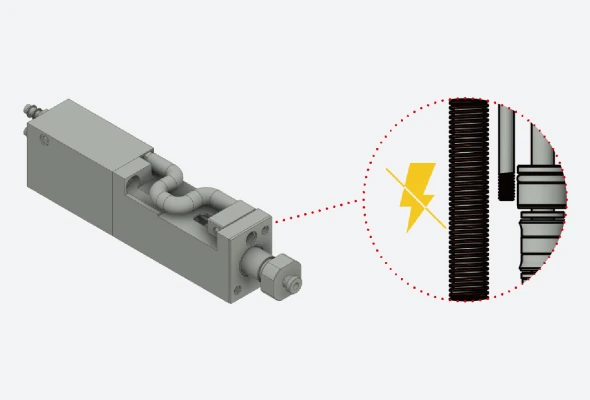

ESD防止
静電気による製品や機器の損傷を防ぐため、内部に導電性スプリングが設置されています。
