Complete CAD envelope: 58.6 × 33.9 × 10 mm
供給されたSTEP（2つの動作状態）を形状変更なしに変換したCAD基準モデルです。表面色は外観参考用で実際の仕上げを表すものではありません。
アラインシリンダ / TRAY CYLINDERBACKWARD

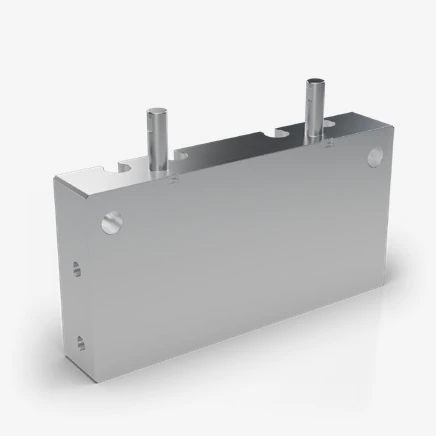

FORWARD
PS-ALNDC-0605-AS
アラインシリンダ・デュアル・複動・センサースロット — ロッド2本、前進・後退エア駆動、オートスイッチスロット2個
5 mmストローク
Ø6 mmシリンダボア
2~5 bar使用圧力
58.60 × 10.00 × 33.90 mm外形 W × D × H
設計確定前の確認
最終仕様は承認図面基準です。 ラッチ形状などトレイ接触部は特注が可能です。
仕様
カタログ19ページ基準 · トレイ位置整列
| 型式 | PS-ALNDC-0605-AS |
|---|---|
| 区分 | デュアル・複動・センサースロット |
| 動作方式 | 複動 |
| シリンダボア | Ø6 mm |
| ストローク | 5 mm |
| 使用圧力 | 2~5 bar |
| 理論推力・前進 | 0.665~1.44 kgf |
|---|---|
| 理論推力・後退 | 0.548~1.08 kgf |
| エアポート | 2-M3 TAP DP7 |
|---|---|
| 取付 | 2-M3 C’B |
| センサー | 2-オートスイッチスロット（SMC D-M9B対応） |
|---|---|
| オートスイッチ | 別売 |
| 外形 (W × D × H) | 58.60 × 10.00 × 33.90 mm |
|---|
- 使用時はエアポートの片側を閉止して使用します。
寸法図
カタログの寸法図です。詳細寸法は下の2D図面（DWG・PDF）をダウンロードしてご確認ください。
